製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: ASNU25
支払いと送料の条件
最小注文数量: 500
価格: 1-50USD/PC
Packaging Details: neutral
受渡し時間: 45 日
支払条件: T/T,ウェスタンユニオン,マネーグラム
供給の能力: 5000個
トルク（Nm）: |
24 |
材料: |
Gcr15 ステンレス鋼 |
トルク (N.m): |
28.5 |
タイプ: |
ローラーやスプレー |
体重: |
0.38Kg |
高さ（mm）: |
16 |
トルク（Nm）: |
24 |
材料: |
Gcr15 ステンレス鋼 |
トルク (N.m): |
28.5 |
タイプ: |
ローラーやスプレー |
体重: |
0.38Kg |
高さ（mm）: |
16 |
| モデル | ASNU15 NFS25 |
| タイプ | ローラーまたはスプラグ |
| 内径 | 25mm |
| 外径 | 62mm |
| トルク容量 | 100Nm |
| 体重 | 0.38kg |
| 適用する | 繊維機械,扇風機,換気機,印刷機 |
| パッケージ | 紙箱/木箱 |
ASNU シリーズの片道クラッチベアリングの導入
ASNU型は,ローラー型フリーホイール非ベアリングがサポートされている.軸軸および半径負荷をサポートするためにベアリングが必要である.潤滑と密封も装置によって提供されなければならない.定数外径は63シリーズと同じです...ボールベアリング

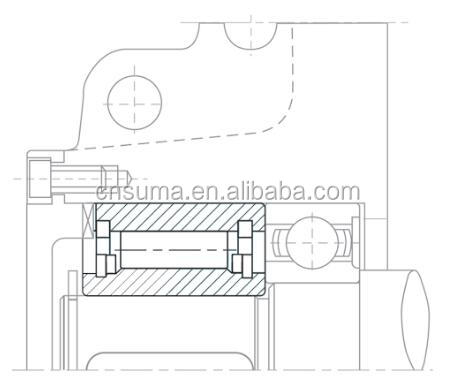

典型的な配置は,次のページに示されているように,同じ位置の許容範囲内の軸承の横にこのタイプを設置することです.内部のレースは軸に鍵付けされています.
外輪には正 n6 容量があり,H7 ハウジングにプレスをフィットさせる.外輪の追加のサイドノッチは正トルク伝送を提供します.
容器がK6容量であれば,ノッチは使用する必要はありませんが,容器は組み立て後に膨張しないように強くなければなりません.この設計は,内側と外側の軸間差を ± S/2 で認めることができる..

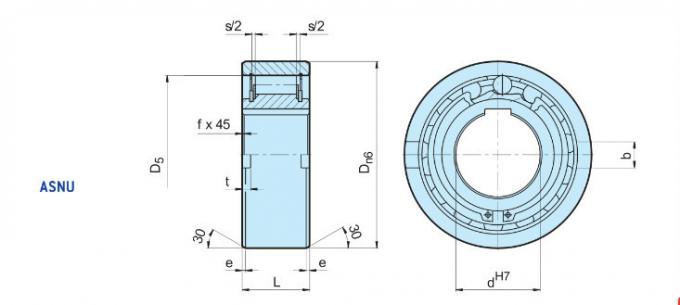

ASNU シリーズの片方向クラッチベアリングのパラメータ
| タイプ | サイズ |
超え スピード |
体重 | 牽引トルク | ||||||||||
| ASNU | dH7 | TKN1) | ニマックス2) | namax3) | Dn6 | D5 | L について | b | t | s | e | f | TR | |
| [ミリ] | [Nm] | [分-1] | [分-1] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [kg] | [NCM] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
