製品詳細
起源の場所: 中国
ブランド名: SFT

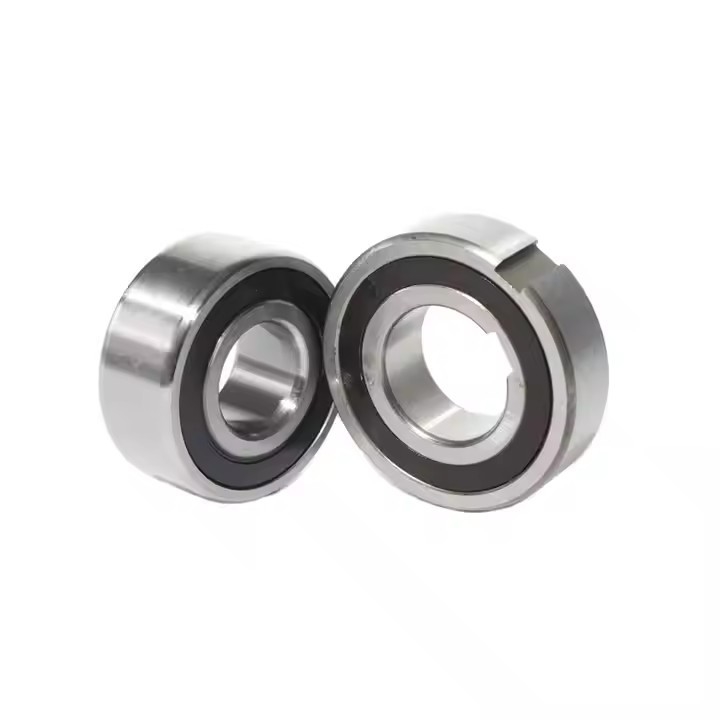

モデル番号: CSK17 P/PP/2RS
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン パレット
受渡し時間: 20-45DAYS
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50000個/月
内径: |
56.12mm |
トーク範囲 (Nm): |
1050 Nm |
外径: |
100mm |
適用される産業: |
CNC機械,PCB加工機械など |
体重: |
0.5kg |
タイプ: |
スプラグ |
内径: |
56.12mm |
トーク範囲 (Nm): |
1050 Nm |
外径: |
100mm |
適用される産業: |
CNC機械,PCB加工機械など |
体重: |
0.5kg |
タイプ: |
スプラグ |
テクニカルデータ
| ポイント | CSK P/PP/2RS |
| 材料 | GCr15 |
| 退屈な日 | 12~40mm |
| 外日 | 32~80mm |
| 体重 | 0.04-0.6kg |
| パッケージ | カートンボックス,木製の箱,またはあなたの要件として |
特徴CSK CSK-2RS
CSK型は,62シリーズのボールベアリング (サイズ8と40を除く) に統合されたスプラグ型フリーホイールです.ベアリングはサポートされ,送付された油脂を潤滑し,3mm作業温度が50°Cを超えると,さらにナイルス型シールを使用することが推奨されます.油浴の潤滑も可能です.
CSKの全バージョンには"形クロム"のスプラッグが搭載されている.このプロセスはオーバーランニングの寿命を数倍に増加させる.トークの伝達は,N6容量を持つ硬い外側のハウジングにプレスフィット組件によって確保されます.初期ベアリングの半径クリアランスはC5に設定され,指定されたプレスフィットを使用すると減少します.
環境温度や動作温度が +5°Cから +60°Cの範囲内でない場合は,当社に連絡してください.CSK..2RSは5mmより幅が広いが,水噴霧に耐える唇密封器が装備されています.
規模 と 能力
規模 と 能力
| タイプ | サイズ | ローヤリングシリーズ | 負荷を負担する | 体重 | 牽引トルク | |||||
| ダイナミック | 静的 | |||||||||
| CSK(KK) | d | TKN1) | N 最大 | D | L について | C について | C0 | TR | ||
| [ミリ] | [Nm] | [分-1] | [ミリ] | [ミリ] | [kN] | [kN] | [kg] | [NCM] | ||
| 8* | ほら | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | ほら | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |
| CSK..2RS | 8** | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
| 12 | ほら | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
| 40 | ほら | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
注記:
1) Tmax = 2 × T KN
この側から見ると,外側のレースは,時計回りの反対方向で自由に走ります.
この側から見ると,外側のレースは,時計回りの方向で自由に走る
マウント
特徴CSK CSK-2RS
サイズと容量
| タイプ | サイズ | ローヤリングシリーズ | 負荷を負担する | 体重 | 牽引トルク | |||||||
| ダイナミック | 静的 | |||||||||||
| d | TKN1) | nmax | D | L について | b | t | C について | C0 | TR | |||
| [ミリ] | [Nm] | [分-1] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [kN] | [kN] | [kg] | [NCM] | ||
| CSK...P | 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | ||
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
| 40 | ほら | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
| CSK...PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | ほら | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
| CSK..P-2RS について | 12 | ほら | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
| 15 | ほら | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
| 17 | ほら | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
| 20 | ほら | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
| 25 | ほら | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
| 30 | ほら | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
| 35 | ほら | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
| 40 | ほら | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |||
注記:
1) Tmax = 2 × T KN
2) DIN 6885 に準拠するキーウェイ3
DIN 6885 に準拠する 40 サイズキーウェイ1
