製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: GFK40
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン パレット
受渡し時間: 20-45DAYS
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50000個/月
内径: |
40MM |
トーク範囲 (Nm): |
460 |
厚さ: |
30mm |
適用される産業: |
製造工場,機械修理工房,印刷工房,建設工房,エネルギー・鉱業 |
体重: |
0.3 |
密封器の種類: |
Non-sealed |
内径: |
40MM |
トーク範囲 (Nm): |
460 |
厚さ: |
30mm |
適用される産業: |
製造工場,機械修理工房,印刷工房,建設工房,エネルギー・鉱業 |
体重: |
0.3 |
密封器の種類: |
Non-sealed |

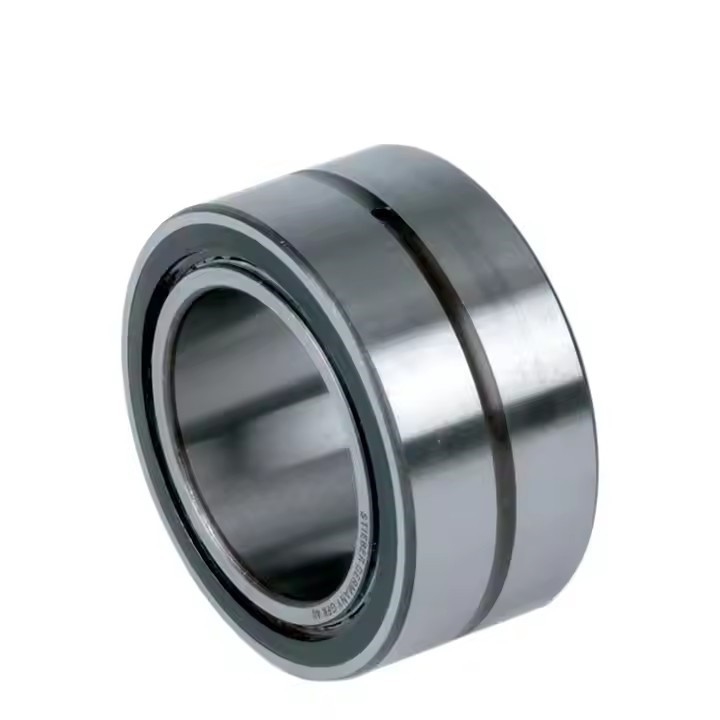

GFK40 GFK40 高速 一方向 超越 フリーホイールクラッチベアリング
モデル: GFK 40 超速フリーホイールクラッチベアリング
: として使用できます.
1クラッチをオーバーランニング
2バックストップクラッチ
3引力クラッチ
データシート
| ポイント | GFK40 リターンベアリング |
| ブランド | SUMA |
| 支援の種類 | ベアリング サポート |
| ボーレ・ディア | 40 |
| トルク (Nm) | 315 |
| 内部レースの超走速度 (分)-1) | 4200 |
| 外部レースの超行速度 (分)-1) | 3000 |
| 体重 (kg) | 0.3 |
特徴
GFK型はスプラグこの設計は,最小外径で高いトルク容量を提供します.これは,油脂を潤滑した配送されたベアリングサポート型です.
油浴の潤滑も可能である.潤滑の種類に関係なく,密封器が用意されるべきである.
トークの伝送は,プレス・フィット・アセンブリによって,R6許容度のある硬い外側のホイスと,p5許容度のあるシャフトに確保されなければならない.
この重いプレスフィットを考慮して,最初の放射距離が用意されています.
動作温度範囲:20°Cから+100°C.短期間で120°Cまでのピークは許容される.
参考 に なる 種類 の サイズ
| タイプ | サイズ | 超速度 |
ローヤリング シリーズ |
負荷 | 体重 | ||||||||
|
ローラー ディーン |
ボール ディーン |
ローラー すぐに行こう |
ボール すぐに行こう |
||||||||||
GFK |
d | TKN1) | n imax2) | n amax3) | C について | C について | C0 | C0 | D | L について | r | ||
| [ミリ] | [Nm] | [分-1] | [分-1] | [N] | [N] | [N] | [N] | [ミリ] | [ミリ] | [ミリ] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
注記
1) Tmax = 2 × T KN
2) 内部のレースの超越
3) 外部のレースの過剰
