製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: TFS40
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン パレット
受渡し時間: 20-45DAYS
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50000個/月
掘り出しの大きさ: |
54.76mm |
精度評価: |
P0 |
外dia。: |
71.42MM |
適用される産業: |
製造工場,機械修理工房,印刷工房,建設工房,エネルギー・鉱業 |
体重: |
0.172kg |
密封器の種類: |
Non-sealed |
掘り出しの大きさ: |
54.76mm |
精度評価: |
P0 |
外dia。: |
71.42MM |
適用される産業: |
製造工場,機械修理工房,印刷工房,建設工房,エネルギー・鉱業 |
体重: |
0.172kg |
密封器の種類: |
Non-sealed |

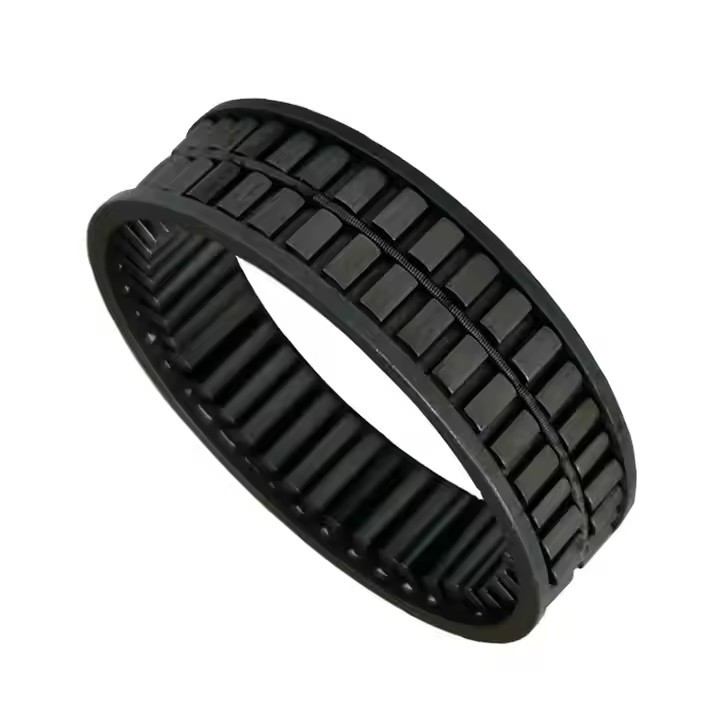

FE 8054 Z 25 双列ケージスプラグクラッチベアリング
データシート
| ポイント | FE8000Z |
| 材料 | GCr15 |
| 穴の大きさ | 54.76m |
| 外日 | 71.42mm |
| 幅 | 25mm |
| トルク | 2015 Nm |
| 体重 | 0.172kg |
| 商品番号 | 300543 |
| 港 | 上海 寧波 |
| 配達時間 | 10〜15日 |
| パッケージ | シンガーパッケージまたはあなたの要求に応じて |
特徴
幅:16/19/25mm
動作温度
最大 170°C
インデックスする頻度
最大 5 Hz
潤滑剤
油や油脂の潤滑
腐食防止で提供されています
要求に応じ 油脂を塗る
設置
設置許容量
軸 h6,ハブ H6
中輪/軸
鉄鋼,HRC 60+4(HV 700)+100); Ehd ≥ 1.3 mm; Rz ≤ 2.5 μm
外輪/ハウジング
鉄鋼,HRC 60+4(HV 700)+100); Ehd ≥ 1.3 mm; Rz ≤ 2.5 μm
制限
フリーホイールクラッチ挿入要素は軸的制約を必要とします両側から
接続部品
交配部位を硬化し磨く必要があります.
シャフトとハブがカムフレアで 設置が簡単です
ローヤリング
フリーホイールクラッチの挿入要素は自己中心ではない.
交配部品間の隙間を定義するための外部の軸承サポート
(内輪と外輪) が必要です.
構成要素
| 構成要素 | |
|
フリーホイール 春 檻 スプラッグ |
挿入要素 FE 8000 Z ストレッチスプリング (Z) スタンプされた鋼 / 硬化した軸承鋼 スタートギャップの高さ h0= 8.33 mm |
| - 推力リング | - |
| - 球軸 | - |
| - ローラーベアリング | - |
| - 潤滑剤 | - |
| - シール | - |
参考 に する 種類 の サイズ
絵の伝説
d = 内径 D = 外径 W = 幅 T = トーク
| 指定 |
d [ミリ] |
D [ミリ] |
W [ミリ] |
Tノーム [Nm] |
体重 [kg] |
商品番号 |
| FE 8038 Z 16 | 38.09 | 54.75 | 16 | 609 | 0.082 | 300527 |
| FE 8038 Z 19 | 38.09 | 54.75 | 19 | 801 | 0.096 | 300528 |
| FE 8040 Z 16 | 40.00 | 56.66 | 16 | 668 | 0.084 | 300530 |
| FE 8040 Z 19 | 40.00 | 56.66 | 19 | 880 | 0.102 | 300531 |
| FE 8044 Z 16 | 44.45 | 61.11 | 16 | 799 | 0.091 | 300535 |
| FE 8044 Z 19 | 44.45 | 61.11 | 19 | 1.052 | 0.112 | 300536 |
| FE 8049 Z 16 | 49.72 | 66.38 | 16 | 923 | O.IOO | 300538 |
| FE 8049 Z 19 | 49.72 | 66.38 | 19 | 1.201 | 0.118 | 300539 |
| FE 8050 Z 16 | 50.00 | 66.66 | 16 | 942 | O.IOO | 306637 |
| FE 8050 Z 25 | 50.00 | 66.66 | 19 | 1,237 | 0.123 | 306638 |
| FE 8054 Z 16 | 54.76 | 71.42 | 16 | 1,080 | 0.107 | 300541 |
| FE 8054 Z 19 | 54.76 | 71.42 | 19 | 1,424 | 0.128 | 300542 |
| FE 8054 Z 25 | 54.76 | 71.42 | 25 | 2,015 | 0.172 | 300543 |
| FE 8060 Z 16 | 60.00 | 76.66 | 16 | 1,243 | 0.113 | 306639 |
| FE 8060 Z 19 | 60.00 | 76.66 | 19 | 1,560 | 0.141 | 306640 |
| FE 8060 Z 25 | 60.00 | 76.66 | 25 | 2,111 | 0.188 | 306641 |
| FE 8072 Z 16 | 72.21 | 88.87 | 16 | 1,740 | 0.135 | 300548 |
| FE 8072 Z 19 | 72.21 | 88.87 | 19 | 2,145 | 0.163 | 300549 |
| FE 8072 Z 25 | 72.21 | 88.87 | 25 | 2,918 | 0.220 | 300550 |
| FE 8079 Z 25 | 79.69 | 96.36 | 25 | 3,295 | 0.227 | 300551 |
| FE 8080 Z 16 | 80.00 | 96.66 | 16 | 1,848 | 0.141 | 306642 |
| FE 8080 Z 19 | 80.00 | 96.66 | 19 | 2,278 | 0.176 | 306643 |
| FE 8080 Z 25 | 80.00 | 96.66 | 25 | 3,101 | 0.235 | 306644 |
| FE 8083 Z 25 | 83.34 | 100.00 | 25 | 3,640 | 0.245 | 300553 |
| FE 8100 Z 16 | 100.00 | 116.66 | 16 | 2,632 | 0.188 | 306645 |
| FE 8100 Z 19 | 100.00 | 116.66 | 19 | 3,303 | 0.228 | 306646 |
| FE 8100 Z 25 | 100.00 | 116.66 | 25 | 4,535 | 0.306 | 306647 |
| FE 8103 Z 16 | 103.23 | 119.89 | 16 | 2,887 | 0.184 | 300556 |
| FE 8103 Z 19 | 103.23 | 119.89 | 19 | 3,582 | 0.290 | 300557 |
| FE 8103 Z 25 | 103.23 | 119.89 | 25 | 4,920 | 0.300 | 300558 |
| FES 8123 Z 25 | 123.34 | 140.00 | 25 | 6,600 | 0.370 | 300561 |
| FE 8123 Z 25 | 123.88 | 140.54 | 25 | 6,604 | 0.370 | 300559 |
| FE 8126 Z 25 | 126.22 | 142.88 | 25 | 6,744 | 0.375 | 300562 |
| FE 8140 Z 25 | 140.00 | 156.66 | 25 | 7,388 | 0.410 | 300565 |
| FE 8150 Z 25 | 150.00 | 166.66 | 25 | 8,272 | 0.440 | 300567 |
| FE 8160 Z 25 | 160.00 | 176.66 | 25 | 9,096 | 0.470 | 306344 |
| FE 8180 Z 25 | 180.00 | 196.66 | 25 | 10,463 | 0.520 | 306274 |
| FE 8220 Z 25 | 220.00 | 236.66 | 25 | 14,060 | 0.640 | 306148 |
指定されたノミナルトルクは,配合部品の十分な硬さに基づいている.
