製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: TSS45
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン パレット
受渡し時間: 20-45DAYS
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50000個/月
材料: |
GCR15 |
精度評価: |
P6 |
外径: |
35~80mm |
適用される産業: |
製造工場,機械修理工房,印刷工房,建設工房,エネルギー・鉱業 |
体重: |
0.44kg |
タイプ: |
他のタイプ |
材料: |
GCR15 |
精度評価: |
P6 |
外径: |
35~80mm |
適用される産業: |
製造工場,機械修理工房,印刷工房,建設工房,エネルギー・鉱業 |
体重: |
0.44kg |
タイプ: |
他のタイプ |

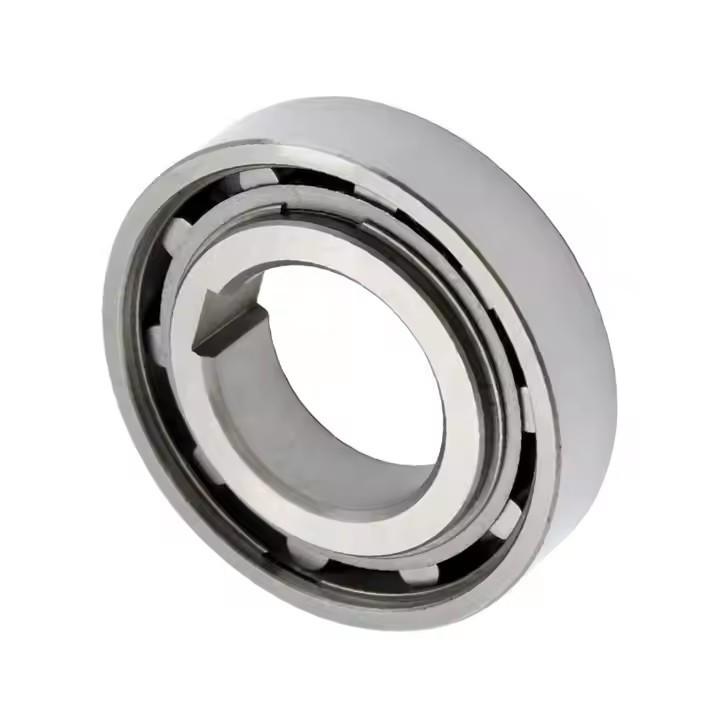

AS45 TSS45 NSS45 フリーホイールクラッチ 1減速器の方向ボールベアリング
紹介
TSS/NSS型は,ローラー型であるewheel非ベアリングサポート.軸軸および半径負荷をサポートするためにベアリングが必要です.潤滑と密封も装置によって提供する必要があります.表面の nominal 寸法は 62 シリーズと同じです...ボールベアリング
典型的な配置は,次のページに示すように,同じ位置の許容範囲内にある62シリーズベアリングの隣にこのタイプを設置することです.内部レースは,シャフトに鍵付けされています (6mmの穴を除く).
外部のレースは,H7ハウジングにプレスフィットを与えるために,ポジティブなr6許容量があります.
強くなる
組み立て後拡大しないようにする.この設計では,内側と外側の軸間線が ± S/2 の軸間線の偏差を容認できる.
| タイプ | サイズ | 超速度 | 体重 | 引く トルク | ||||||||
| A についてS (NSS) | dH7 | TKN1) | ニマックス2) | namax3) | Dr6 | D5 | L について | s | e | f | TR | |
| [ミリ] | [Nm] | [分-1] | [分-1] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [ミリ] | [kg] | [NCM] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
設置例
