製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: FBF37
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000PCS/Month
材料: |
クロム鋼 |
重量: |
1.5 kg |
トルク: |
2000Nm |
穴サイズ: |
14-22のmm |
適用: |
機械類 |
表面の硬度: |
HRC60-62 |
材料: |
クロム鋼 |
重量: |
1.5 kg |
トルク: |
2000Nm |
穴サイズ: |
14-22のmm |
適用: |
機械類 |
表面の硬度: |
HRC60-62 |

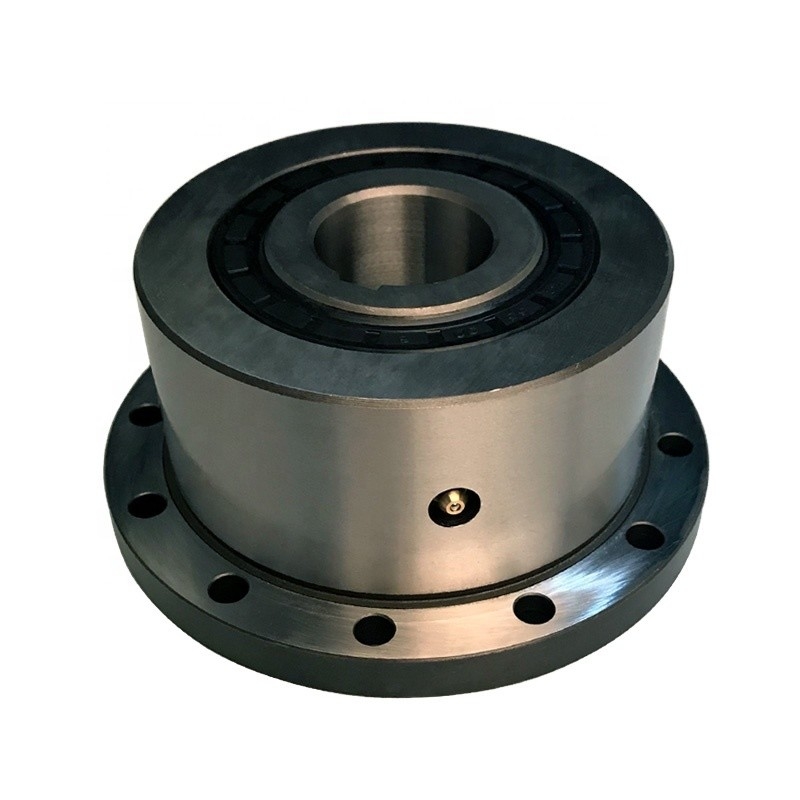

FBF37非接触はクラッチ1の方法ローラーの軸受を惰性で動かしクラッチを過剰運転する
完全FBFを惰性で動かす
取り付けフランジを使って
5つのタイプで利用できるスプラグを使って
特徴
完全取り付けフランジとのFBFをである密封されたスプラグ惰性で動く玉軸受によって惰性で動かす。彼らは供給されたoil-filled、取付けの用意する。
FBFを使用される次のように惰性で動かす:
*Backstops
*Overrunningクラッチ
*Indexingは惰性で動く
標準的なタイプに加えて、4つの他のタイプは延長耐用年数の間利用でき指示の正確さ。わずかなトルク160まで000 Nm。穴300までのmm。多くの標準的な穴は利用できる。
次元および容量
| サイズを惰性で動かしなさい | mm | mm | 退屈させる | mm | 最高。mm |
mm |
D mm |
F mm |
G ** |
L mm |
N mm |
T mm |
Z ** | 重量kg | |
| 標準的なmm | mm | ||||||||||||||
| FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
| FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
| FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
| FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | 8 | 2,3 | ||
| FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
| FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
| FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
| FBF 107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
| FBF 127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
| FBF 140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
| FBF 200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
| FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
| FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
| FBF 440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 | ||||
最高の伝染性のトルクは指定わずかなトルク2倍のである
|
自由 車輪のサイズ |
タイプ |
わずかなトルク MN Nm |
最高。速度 | タイプ |
わずかなトルク MN Nm |
最高。速度 | タイプ |
わずかなトルク MN Nm |
スプラグ 内部リング速度分1の離昇 |
最高。速度 | |||
|
内部リングは惰性で動く 過剰運転分1 |
外リングは惰性で動く 過剰運転分1 |
内部リングは惰性で動く 過剰運転分1 |
外リングは惰性で動く 過剰運転分1 |
内部リングは惰性で動く 過剰運転分1 |
外リングは分1を運転する | ||||||||
| FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | |||||
| FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | |||||
| FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | |||||
| FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 |
| FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 |
| FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 |
| FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 |
| FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 |
| FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 |
| FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 |
| FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 |
| FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 |
| FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | |||||
| FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 | |||||
DIN 6885に従うキー溝
* DIN 6885に従うキー溝
** Z =ピッチの円T.のねじG （DIN EN ISO 4762）のための留まる穴の数。
土台
顧客の付属品の部品は外的な直径Dに集中し、次に表面にフランジによってボルトで固定した。
シャフトの許容はISO h6かj6およびの試験直径Dの許容なる
付属品の部品はISO H7かJ7なる。
1つの方法クラッチ軸受けの適用:
1つの方法は主にバックストップのクラッチとして使用されるスプラグのタイプをつかむ
減力剤、Flenderの変速機は、変速機を縫う
クラッチの過剰運転:多数機械ドライブのためまたは転換した後運転された機械の固まりの慣性を運転機械から分けるため。
クラッチの指示:従ってシャフトを一歩ずつ回すかどれが、索引物質的な供給か可変的な速度を達成する。
