製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: POS16 POS18
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000PCS/MONTH
接続ねじ形状: |
雄ネジ |
応用: |
電気モーター、自動車部品 |
特徴: |
高精度 |
球材料: |
Gcr15 鋼、熱処理 |
ケージ: |
鋼鉄Cage.brass Cage.nylonのおり |
精度評価: |
高精度 |
接続ねじ形状: |
雄ネジ |
応用: |
電気モーター、自動車部品 |
特徴: |
高精度 |
球材料: |
Gcr15 鋼、熱処理 |
ケージ: |
鋼鉄Cage.brass Cage.nylonのおり |
精度評価: |
高精度 |

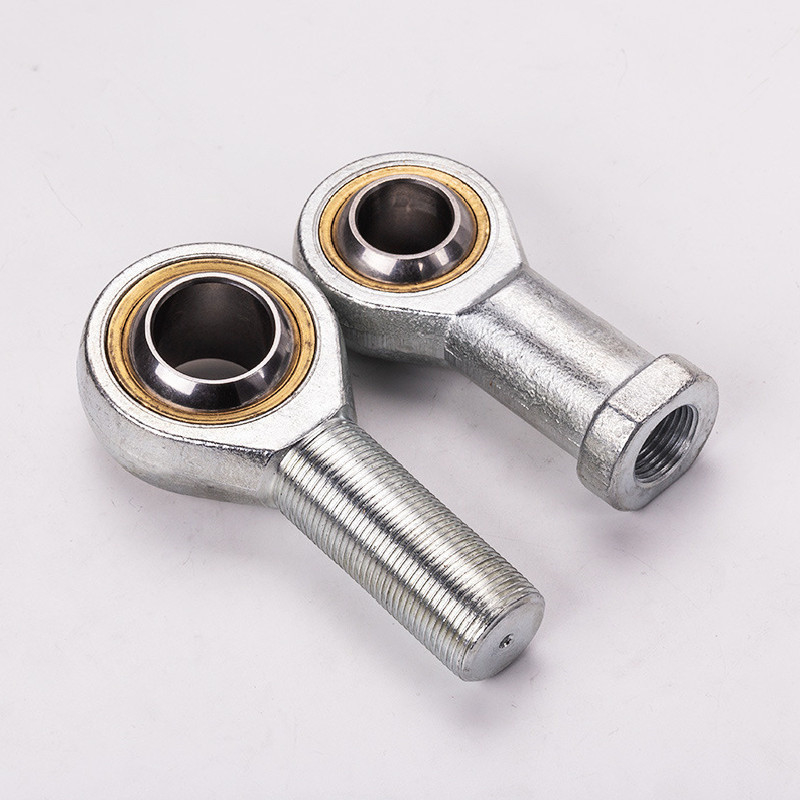

おねじボールジョイントロッドエンドベアリング POS16 POS18 フィッシュアイベアリング
序章
ジョイント ベアリングは一種の特別な構造の滑り軸受です。主に球面内輪と球面外輪で構成される転がり軸受よりも構造が単純で、さまざまなタイプと構造に応じて、より大きな負荷に耐えることができ、ラジアル荷重、アキシアル荷重、およびラジアル、アキシャルが同時に存在します。
特徴
1. 右または左おねじで伸ばすストレッチロッド付きベアリング。
2. ロッド本体、給油穴付ハウジング、グリースニップル等の表面に亜鉛メッキを施す。
3.ロッドエンドの許容動作温度は、- 30 °C から + 80 °C の使用温度範囲で利用でき、能力を発揮する権利を保持します。
応用
エンジニアリング油圧オイルシリンダー、金属成形機、エンジニアリング機械、自動化機器、自動ダンパー、水利機械などの業界で広く使用されています。
それは一般的にスイング運動、角運動の低速で使用され、より大きな負荷に耐えることができ、ラジアル荷重、アキシアル荷重、またはラジアル、アキシャル荷重のジョイントに耐えることができます。
| コード | 寸法(mm) | 定格荷重 KN |
重さ | ||||||||||||||
| d | d3 6H | B | C1 | W | L3分 | d2 | L4 | h1 | L5 | d4 | d5 | d1 | α≒ | ディン。CD | 統計。Cs | KG | |
| PHS4 | 4 | M4×0.7 | 7 | 5.25 | 8 | 8 | 14 | 31 | 24 | 4 | 8 | 9.5 | 6.5 | 13 | 3 | 5 | 0.009 |
| PHS5 | 5 | M5×0.8 | 8 | 6 | 9 | 10 | 16 | 35 | 27 | 4 | 8.5 | 11 | 7.7 | 13 | 3.25 | 5.7 | 0.016 |
| PHS6 | 6 | M6×1.0 | 9 | 6.75 | 11 | 12 | 18 | 39 | 30 | 5 | 10 | 13 | 8.96 | 13 | 4.3 | 7.2 | 0.022 |
| PHS8 | 8 | M8×1.25 | 12 | 9 | 14 | 16 | 22 | 47 | 36 | 5 | 12.5 | 16 | 10.4 | 14 | 7.2 | 11.6 | 0.047 |
| PHS10 | 10 | M10×1.5 | 14 | 10.5 | 17 | 20 | 26 | 56 | 43 | 6.5 | 15 | 19 | 12.9 | 13 | 10 | 14.5 | 0.077 |
| PHS12 | 12 | M12×1.75 | 16 | 12 | 19 | 22 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 15.4 | 13 | 13.4 | 17 | 0.1 |
| PHS14 | 14 | M14×2.0 | 19 | 13.5 | 22 | 25 | 34 | 74 | 57 | 8 | 20 | 25 | 16.9 | 16 | 17 | 24 | 0.16 |
| PHS16 | 16 | M16×2.0 | 21 | 15 | 22 | 28 | 40 | 84 | 64 | 8 | 22 | 27 | 19.4 | 15 | 21.6 | 28.5 | 0.22 |
| PHS18 | 18 | M18×1.5 | 23 | 16.5 | 27 | 32 | 44 | 93 | 71 | 10 | 25 | 31 | 21.9 | 15 | 26 | 42.5 | 0.32 |
| PHS20 | 20 | M20×1.5 | 25 | 18 | 30 | 33 | 50 | 102 | 77 | 10 | 27.5 | 34 | 24.4 | 14 | 31.5 | 42.5 | 0.42 |
| PHS22 | 22 | M22×1.5 | 28 | 20 | 32 | 37 | 54 | 111 | 84 | 12 | 30 | 38 | 25.8 | 15 | 47.5 | 68 | 0.54 |
| PHS25 | 25 | M24×2.0 | 31 | 22 | 36 | 42 | 60 | 124 | 94 | 12 | 33.5 | 42 | 29.6 | 15 | 47.5 | 68 | 0.73 |
| PHS28 | 28 | M27×2.0 | 35 | 24 | 41 | 48 | 66 | 136 | 103 | 14 | 37 | 46 | 32.3 | 15 | 58 | 75.5 | 0.98 |
| PHS30 | 30 | M30×2.0 | 37 | 25 | 41 | 51 | 70 | 145 | 110 | 15 | 40 | 50 | 34.8 | 17 | 64 | 88 | 1.1 |
