製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: HGR25
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000PCS/MONTH
スライドの穴の間隔: |
60mm |
ブロックのタイプ: |
スクエアタイプ（CH） |
幅: |
25mm |
シリーズ: |
線形案内面 |
素材: |
Gcr15 |
応用: |
機械 |
スライドの穴の間隔: |
60mm |
ブロックのタイプ: |
スクエアタイプ（CH） |
幅: |
25mm |
シリーズ: |
線形案内面 |
素材: |
Gcr15 |
応用: |
機械 |

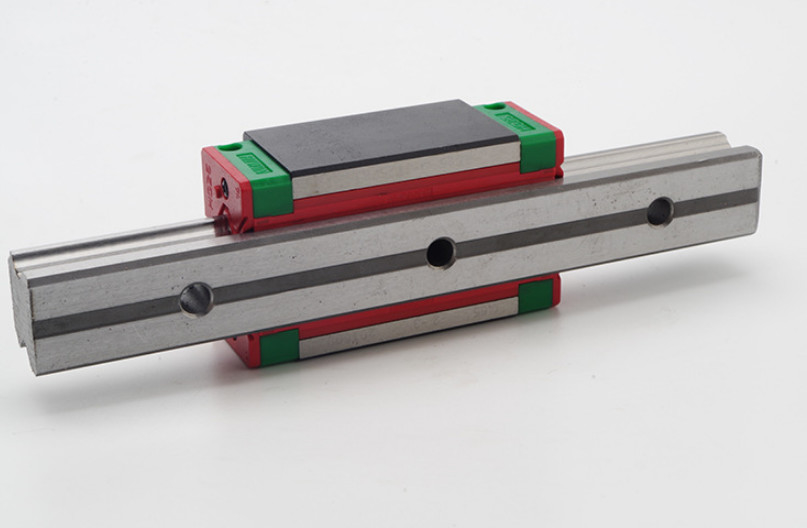

良質 HGR シリーズ HGH15CA HGW15CC ロー プロファイル ボール lm ガイド リニアガイドウェイ
リニアガイドウェイは、プロファイルドレールとベアリングブロックの間で再循環する転動体を利用する一種の直線運動を提供します。リニアガイドウェイの摩擦係数は、従来のスライドと比較してわずか 1/50 であり、あらゆる方向の荷重を受けることができます。
これらの特長により、リニアガイドウェイは高精度を実現し、移動精度を大幅に向上させることができます。Hiwin Corporation は、複数のリニア ガイドウェイ シリーズを提供しており、各シリーズには、サイズ、積載能力、精度などのさまざまなオプションがあります。
特徴
(1) 高い位置決め精度
リニアガイドとしてリニアガイドを使用した場合、リニアガイドの摩擦は転がり摩擦となるため、摩擦係数が滑り案内の1/50になるだけでなく、動摩擦と静摩擦の差が小さくなります。小さいです。そのため、ベッド走行時はすべりがなく、μmの位置決め精度が得られます。
(2)摩耗が少ない
従来のスライドガイドは、油膜の逆流により必然的にプラットフォームの運動精度が低下し、運動により潤滑が不十分になり、走行軌道の接触面が摩耗し、精度に深刻な影響を与えます。転がり案内の摩耗が非常に少ないため、精度を長期間維持することができます。
(3) 高速運動低馬力
リニアガイドの摩擦が非常に小さいため、特にベッドが通常の往復運転で動作する場合、ベッドをより少ない動力で動作させることができ、機械の動力損失を大幅に減らすことができます。
| モデル | 物理的寸法 | ブロック次元 | ||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M×L | T | H2 | H3 | |
| HGH 15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 4.85 | 5.3 | M4x5 | 6 | 7.95 | 7.7 |
| HGH 20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 6 | 12 | M5×6 | 8 | 6 | 6 |
| HGH 20HA | 50 | 65.2 | 92.6 | 12.6 | ||||||||||||
| HGH 25CA | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 6 | 12 | M6x8 | 8 | 10 | 9 |
| 高さ25ヘクタール | 50 | 78.6 | 104.6 | 19.6 | ||||||||||||
| HGH 30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 6 | 12 | M8x10 | 8.5 | 9.5 | 13.8 |
| HGH 30HA | 60 | 93 | 120.4 | 21.75 | ||||||||||||
| HGH 35CA | 55 | 7.5 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 7 | 12 | M8x10 | 10.2 | 16 | 19.6 |
| HGH 35HA | 72 | 105.8 | 138.2 | 22.5 | ||||||||||||
| HGH 45CA | 70 | 9.5 | 20.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | 10 | 12.9 | M10x17 | 16 | 18.5 | 30.5 |
| HGH 45HA | 80 | 128.8 | 171.2 | 28.9 | ||||||||||||
| HGH 55CA | 80 | 13 | 23.5 | 100 | 75 | 12.5 | 75 | 117.7 | 166.7 | 27.35 | 11 | 12.9 | M12x18 | 17.5 | 22 | 29 |
| HGH 55HA | 95 | 155.8 | 204.8 | 36.4 | ||||||||||||
| HGH 65CA | 90 | 15 | 31.5 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 14 | 12.9 | M16x20 | 25 | 15 | 15 |
| HGH 65HA | 120 | 203.6 | 259.6 | 47.8 | ||||||||||||
