製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: HGR20
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
ブロックタイプ: |
スクエア/フレンズ |
パッケージ: |
プラスチック袋+木製の箱 |
製品名: |
線形ベアリングガイド |
適用する: |
機械,線形運動機械 |
檻: |
ナイロンケージ |
パフォーマンス: |
滑らかな線形ガイド・レール |
ブロックタイプ: |
スクエア/フレンズ |
パッケージ: |
プラスチック袋+木製の箱 |
製品名: |
線形ベアリングガイド |
適用する: |
機械,線形運動機械 |
檻: |
ナイロンケージ |
パフォーマンス: |
滑らかな線形ガイド・レール |

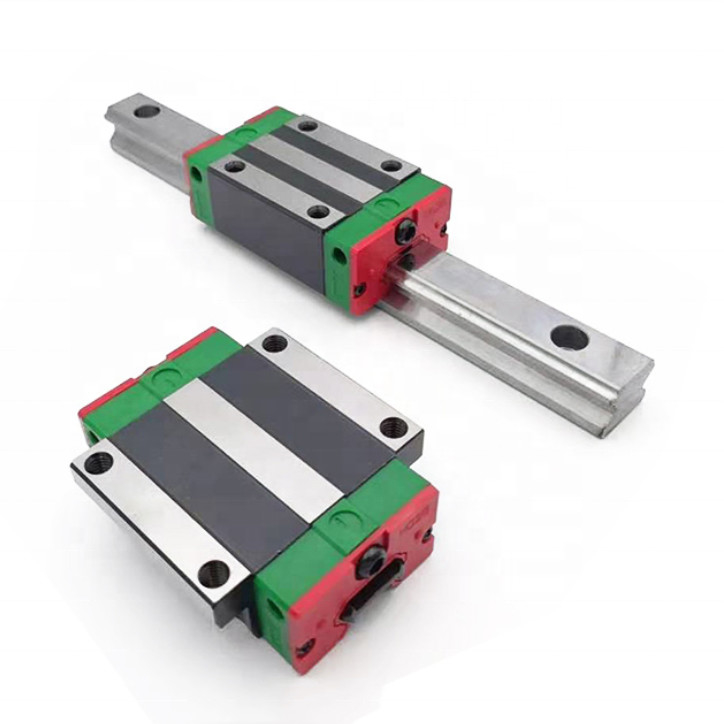

線形ガイドウェイ HGR20 線形移動ガイドブロックキャリッジHGH20CA
(1) 自己調整能力
設計上 円弧の溝は 45度で接触点がありますHGシリーズは,表面の不規則性によるほとんどのインストールエラーを吸収し,ローリング要素の弾性変形と接触点の移動を通じてスムーズな線形運動を提供します.. 自動調整能力,高精度,スムーズな操作は,簡単にインストールで得ることができます.
(2) 互換性
正確な寸法制御により,HGシリーズの寸法許容量は合理的な範囲内に保たれる.つまり,特定のシリーズ内のブロックとレールが,次元容量を維持しながら一緒に使用できる.ブロックをレールから取り外すときにボールが落ちないようにするために,リテイナーが追加されます.
(3) 四方向に高い硬さ
4列の設計により,HGシリーズの線形ガイドウェイは,半径方向,逆方向,半径方向,横方向に等しい負荷を帯びます.さらに,円弧の溝は,ボールと溝の走路の間に広い接触幅を提供し,許容される大きな負荷と高い硬さを可能にします..
適用する
1. 半導体製造機器
2. 印刷回路板IC組立装置
3医療機器
4. ロボット腕
5. 精密計測器
6. オフィス自動化機器
7. 他の小型の直線滑り装置
線形ガイドウェイ:
電子機器,レーザー,彫刻,切断などに広く使用され,高精度,低騒音,耐腐蝕性,耐腐蝕性,高速性,低コストなど線形トランスミッションの分野で好ましい.
|
モデル
|
サイズ (MM)
|
体重
|
|||||
|
WR
|
HR
|
S
|
h
|
P
|
E について
|
(kg/m)
|
|
|
HGR15T
|
15
|
15
|
M5*0.8P
|
8
|
60
|
20
|
1.48
|
|
HGR20T
|
20
|
17.5
|
M6*1P
|
10
|
60
|
20
|
2.29
|
|
HGR25T
|
23
|
22
|
M6*1P
|
12
|
60
|
20
|
3.35
|
|
HGR30T
|
28
|
26
|
M8*1.25P
|
15
|
80
|
20
|
4.67
|
|
HGR35T
|
34
|
29
|
M8*1.25P
|
17
|
80
|
20
|
6.51
|
|
HGR45T
|
45
|
38
|
M12*1.75P
|
24
|
105
|
22.5
|
10.87
|
|
HGR55T
|
53
|
44
|
M14*2P
|
24
|
120
|
30
|
15.67
|
|
HGR65T
|
63
|
53
|
M20*2.5P
|
30
|
150
|
35
|
21.73
|
