製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: RBI12D
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、
供給の能力: 50000PCS/MONTH
接続ねじ形状: |
雄ネジ |
材料: |
クロム鋼 |
特徴: |
高精度 |
トルク容量(N・m): |
508 |
使用温度範囲(℃): |
-20~80 |
表面の硬度: |
HRC60-62 |
接続ねじ形状: |
雄ネジ |
材料: |
クロム鋼 |
特徴: |
高精度 |
トルク容量(N・m): |
508 |
使用温度範囲(℃): |
-20~80 |
表面の硬度: |
HRC60-62 |

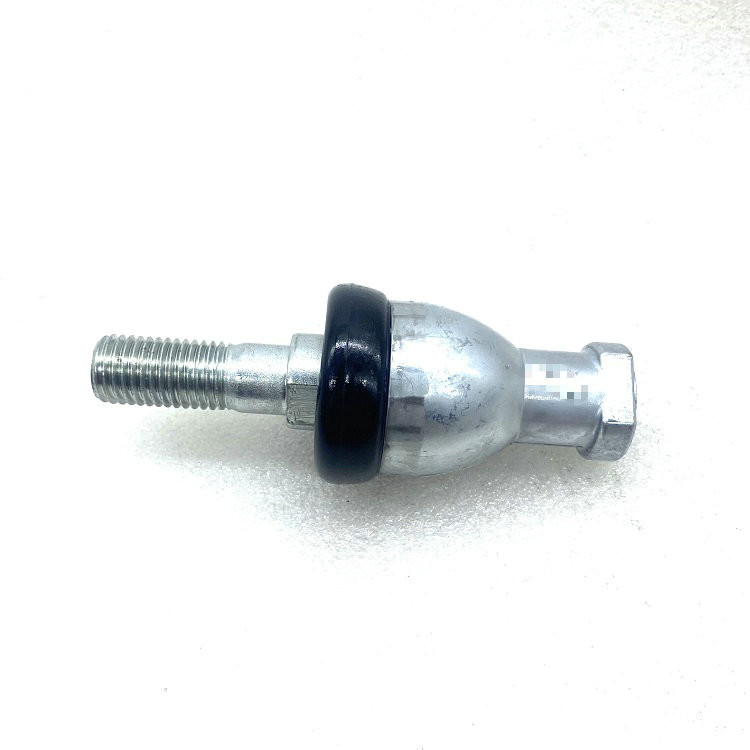

ボールジョイント ロッドエンドベアリング RBI12D RBI12BD RBI 12BD めねじホルダー
序章
ジョイントベアリングは特殊な構造の滑り軸受の一種です。主に球面内輪と球面外輪で構成される転がり軸受よりも構造が簡単で、さまざまな種類と構造に応じて、より大きな荷重に耐えることができ、ラジアル荷重、アキシアル荷重、およびラジアル、アキシャルが同時に存在します。
特徴
1. 右または左のおねじで伸びる伸縮ロッド付きベアリング。
2. ロッド本体、給油穴のあるハウジング、またはグリスニップルの表面に亜鉛メッキを施します。
3. ロッドエンドの許容動作温度は、-30 °C ～ + 80 °C の使用温度範囲で利用可能であり、許容能力を維持します。
応用
エンジニアリング油圧シリンダー、金属成形機、エンジニアリング機械、自動化機器、オートダンパー、水保全機械などの業界で広く使用されています。
一般に低速のスイング運動、角運動で使用され、より大きな荷重に耐えることができ、ラジアル荷重、アキシアル荷重、またはラジアル、アキシアル荷重の接合部に耐えることができます。
| モデル番号。 | 外形寸法 | 適用される静荷重 | 降伏点強度 | ||||
| 長さ L |
直径 D |
身長 M |
M2 | 引張 CS |
圧縮性 CS |
パック | |
| んん | んん | んん | んん | N | N | N | |
| 打点5D | 46 | 17 | — | 11 | 5690 | 11400 | 2840 |
| 打点6D | 55.2 | 20 | — | 12.2 | 7450 | 14900 | 3730 |
| 打点8D | 65 | 24 | — | 16 | 11700 | 23200 | 5880 |
| 打点10D | 74.5 | 28 | — | 19.5 | 16800 | 33500 | 8430 |
| 打点10BD | 80.5 | 28 | — | 19.5 | 16800 | 33500 | 8430 |
| 打点12D | 84 | 32 | — | 21 | 22800 | 45600 | 11400 |
| 打点12BD | 91 | 32 | — | 21 | 22800 | 45600 | 11400 |
| 打点14D | 103 | 36 | — | 23.5 | 29800 | 59600 | 14900 |
| 打点14BD | 109 | 36 | — | 23.5 | 29800 | 59600 | 14900 |
| 打点16D | 112 | 40 | — | 25.5 | 29800 | 59600 | 14900 |
| 打点16BD | 118 | 40 | — | 25.5 | 29800 | 59600 | 14900 |
ジョイントベアリングは、球状の外輪内の内球と外球によって支配されており、より大きな荷重に耐えることができます。ラジアル荷重、アキシアル荷重、またはラジアル、アキシアルジョイント荷重に耐えることができるさまざまなタイプと構造に応じて。外球には複合材料がはめ込まれており、軸受の自己潤滑で仕事を生成できます。一般に、低速のスイング動作に使用されますが、支持シャフトとシャフトのシェル穴の位置ずれが大きい場合、一定の動作範囲内の傾斜角度にも使用されます。水利施設、特殊機械、その他の産業で使用される自己潤滑補助軸受ジョイント。
