製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: BW-13255
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000PCS/MONTH
最高の幅: |
26.7mm |
材料: |
クロム鋼 |
振動: |
ZV1、ZV2、要求されるZV3、または |
外シャフトの直径: |
88.882mm |
シールのタイプ: |
Non-sealed |
中シャフトの直径: |
72.217mm |
最高の幅: |
26.7mm |
材料: |
クロム鋼 |
振動: |
ZV1、ZV2、要求されるZV3、または |
外シャフトの直径: |
88.882mm |
シールのタイプ: |
Non-sealed |
中シャフトの直径: |
72.217mm |

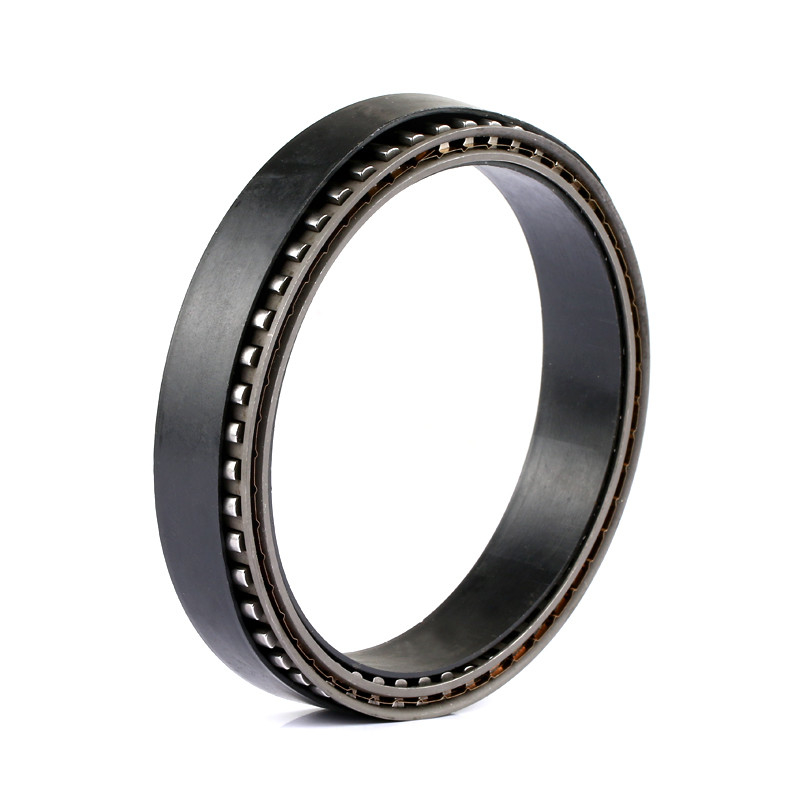

オートバイクラッチスプラグフリーホイールクラッチワンウェイクラッチベアリング BW13255
特徴
BWC型は内外輪のないスプラグタイプのフリーホイールケージです。レース、ベアリングを備えた設計で取り付ける必要があります。
アキシアル荷重およびラジアル荷重のサポート、潤滑およびシール。BWC タイプ バージョン N は、現在あらゆる種類の潤滑剤を受け入れます

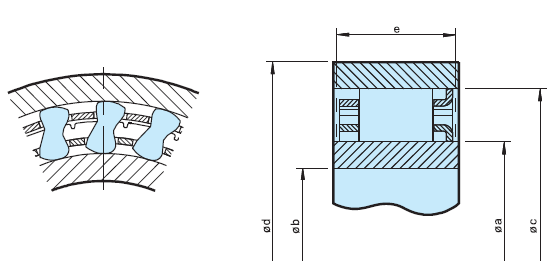

動力伝達装置に使用されます。スプラグスペースの許容値を超えてはなりません。内レースと外レースは次のとおりです。
フリーホイールが正しく機能することを保証するために、どちらも最小プレーン幅「e」を持ち、凹みはありません。あるいは、人種は、
以下の仕様に従って、肌硬化スチールシャフトまたはハウジングで作られています。完成品の表面硬度は、最小深さ 0.6 mm で HRC 60 ～ 62 である必要があります。芯硬度はHRC35～45、表面粗さは22CLA以下。レース間の最大テーパー: 25 mm 幅の場合 0,007 mm。
寸法と容量
| アイテム | X、BW、BWC |
| 材料 | クロム鋼 GCr15 |
| 構造 | 内外輪のない単列スプラグ型フリーホイール |
| 表面硬度 | HRC60～62、深さ0.6mm以上の場合 |
| 芯の硬さ | HRC35～45 |
| 軸内径 | 83.596mm |
| 軸外径 | 102.555mm |
| 最大。幅 | 25.4mm |
スプラグフリーホイールケージX、BW、BWCのパラメータ
| タイプ | シャフト内径 | シャフト外径 | 最大幅 | 定格ドラッグトルク | ||
| D1 | スプラグスペース | デ | スプラグスペース | B | NM (kgf.m) | |
| x-135006 | 54.572 | +0.008-0.005 | 71.211 | ±0.013 | 20.5 | 799 (81.5) |
| BW-13231 | 54.765 |
- |
71.427 |
- |
13.5 | 402 (41.0) |
| BW-13214 | 15.9 | 363 (37.0) | ||||
| BW-13167 | 15.9 | 569 (58.0) | ||||
| BW-13209 | 57.760 |
- |
74.427 |
- |
13.5 | 554 (56.5) |
| BWC-13239B | 15.9 | 711 (72.5) | ||||
| BW-13238 | 21.0 | 1050 (107) | ||||
| X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 (138) |
| BW-13243 | 72.217 |
- |
88.882 |
- |
13.5 | 637 (65.0) |
| BWC-13168 | 21.0 | 1510 (154) | ||||
| BWC-13229 | 21.6 | 1325 (135) | ||||
| BW-13255 | 26.7 | 1920年 (196) | ||||
| X-133614C | 83.596 | ±0.013 | 102.555 | - | 25.4 | 3040 (310) |
| X-133402 | 85.776 | - | 104.775 | - | 25.4 | 3090 (315) |
| BWC-13251 | 103.231 |
- |
119.944 |
- |
15.4 | 789 (80.5) |
| BWC-13261 | 15.4 | 1580年 (161) | ||||
| X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 (450) |
| X-133403 | 123.881 | - | 142.880 | - | 25.4 | 5740 (585) |
