製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: HG15-65
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000PCS/MONTH
材料: |
炭素鋼、合金鋼 |
ブロックのタイプ: |
スクエアタイプ（CH） |
長さ: |
100-4000mm （Custmized） |
シリーズ: |
線形案内面 |
色: |
赤-緑/黒 |
適用: |
機械類 |
材料: |
炭素鋼、合金鋼 |
ブロックのタイプ: |
スクエアタイプ（CH） |
長さ: |
100-4000mm （Custmized） |
シリーズ: |
線形案内面 |
色: |
赤-緑/黒 |
適用: |
機械類 |

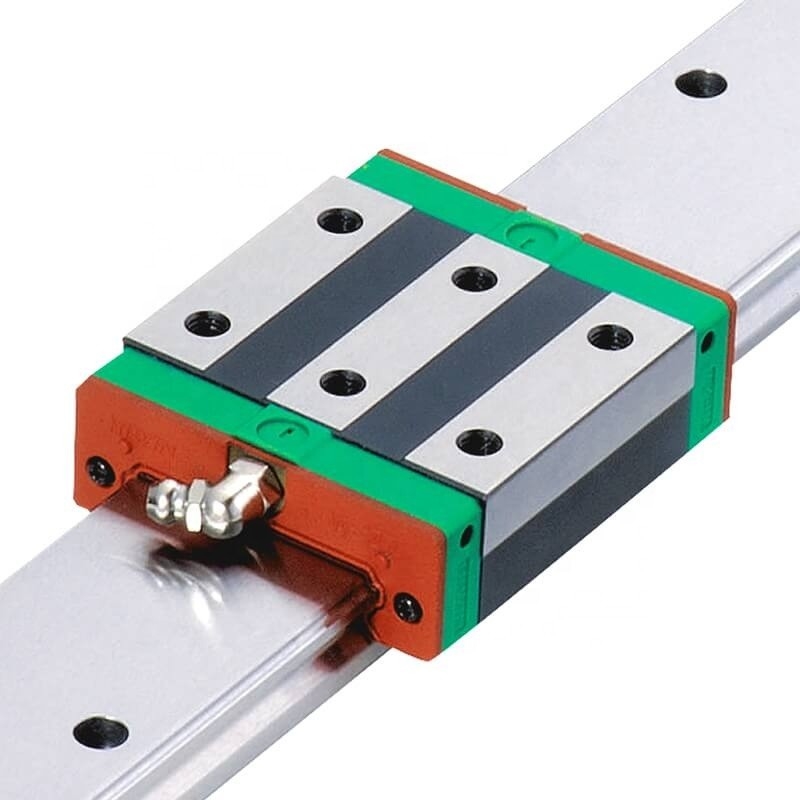

線形ガイドの線形スライドHG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65
製品の説明
序文:線形案内面は球またはローラーのような転がり要素を利用するタイプの直線運動を可能にする。柵とブロック間の再循環の転がり要素の使用によって、線形案内面は高精度の直線運動を達成できる。従来のスライドと比較されて、線形案内面のための摩擦の係数は1/50だけである。柵とブロック間の制限の効果のために、線形案内面はアップ/ダウンおよび左/正しい方向の負荷をとることができる。これらの特徴を使うと、線形案内面は精密な球ねじを使うと伴われたとき移動正確さを、特に非常に高める、ことができる。
特徴
（1） Self-aligning機能
意図的に、円アークの溝に45度で接点がある。HGシリーズは浮上し、転がり要素の伸縮性がある変形および接点の転位を通して滑らかな直線運動を提供すること不規則性当然のほとんどの設置間違いを吸収できる。容易な取付けとのSelf-aligning機能、高精度なおよび円滑な運用は得ることができる。
（2）互換性
精密次元制御のために、HGシリーズの次元の許容は適度な範囲で保つことができる従って次元の許容を維持している間特定のシリーズのどのブロックでもそして柵が一緒に使用することができることを意味する。そして保持器はブロックが柵から取除かれる時球が落ちることを防ぐために加えられる。
（3）すべての4方向の高い剛性率
four-row設計のために、HGシリーズ線形案内面に放射状のもの、逆の放射状のものおよび側面の方向で等しい負荷評価がある。なお、円アークの溝は球と溝の配線管間の広接触の幅を提供し大きい許された負荷および高い剛性率を許可する。
| HGシリーズ線形ガイド | ||||
|
正方形のタイプ ブロック |
フランジのタイプ ブロック |
|||
|
HGH15CA |
HGL15CA |
HGW15CA |
HGW15CB |
HGW15CC |
|
HGH20CA |
|
HGW20CA |
HGW20CB |
HGW20CC |
|
HGH20HA |
|
HGW20HA |
HGW20HB |
HGW20HC |
|
HGH25CA |
HGL25CA |
HGW25CA |
HGW25CB |
HGW25CC |
|
HGH25HA |
HGL25HA |
HGW25HA |
HGW25HB |
HGW25HC |
|
HGH30CA |
HGL30CA |
HGW30CA |
HGW30CB |
HGW30CC |
|
HGH30HA |
HGL30HA |
HGW30HA |
HGW30HB |
HGW30HC |
|
HGH35CA |
HGL35CA |
HGW35CA |
HGW35CB |
HGW35CC |
|
HGH35HA |
HGL35HA |
HGW35HA |
HGW35HB |
HGW35HC |
|
HGH45CA |
HGL45CA |
HGW45CA |
HGW45CB |
HGW45CC |
|
HGH45HA |
HGL45HA |
HGW45HA |
HGW45HB |
HGW45HC |
|
HGH55CA |
HGL55CA |
HGW55CA |
HGW55CB |
HGW55CC |
|
HGH55HA |
HGL55HA |
HGW55HA |
HGW55HB |
HGW55HC |
|
HGH65CA |
|
HGW65CA |
HGW65CB |
HGW65CC |
|
HGH65HA |
|
HGW65HA |
HGW65HB |
HGW65HC |
