製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: BWC 13239B
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/month
油を差される: |
オイル |
材料: |
クロム鋼 |
振動: |
ZV1、ZV2、要求されるZV3、または |
幅: |
15.9mm |
シールのタイプ: |
Non-sealed |
重量（kg）: |
11.8 |
油を差される: |
オイル |
材料: |
クロム鋼 |
振動: |
ZV1、ZV2、要求されるZV3、または |
幅: |
15.9mm |
シールのタイプ: |
Non-sealed |
重量（kg）: |
11.8 |

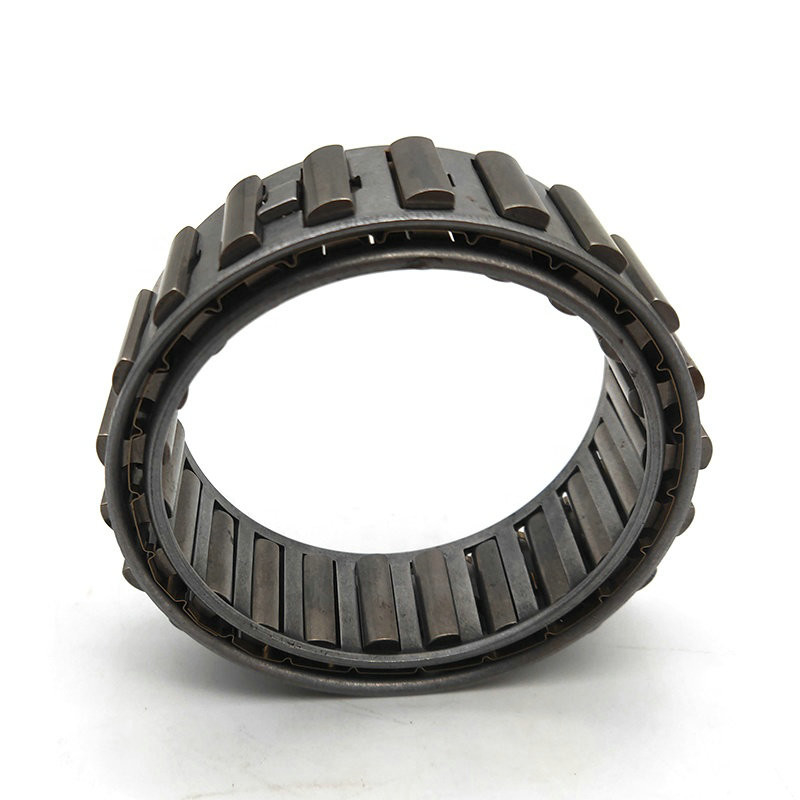

BWC13239BのスプラグはBWC 13239B bwc-13261 103.231x119.944x15.4mmに耐えるクラッチ1の方法を惰性で動かす
技術的なデータ
タイプBWCは内部か外の競争なしでスプラグのタイプ惰性で動かすおりをである。それは軸および放射状の負荷に競争、軸受けサポート、潤滑および密封を提供する設計に取付けられていなければならない。BWCのタイプ版Nは現在送電のequipementで使用されるすべてのタイプの潤滑油を受け入れる。スプラグ スペース許容は超過してはならない。内部および外の競争はなる
両方とも、休憩なしで、最低の明白な幅「e」が保障する正しく惰性で動かす機能をある。また、競争は後で指定への堅くされた鋼鉄シャフト、かハウジング、作ることができる。終了する部分の表面の硬度は6つのmmの最低0の深さのためのHRC 60に62、べきである。45へHRC35である中心の硬度。22CLAを超過しない表面の粗さ。競争間の最高の先を細くすること:0、25のmmの幅のための007のmm。
次元および容量
| 項目 | X、BW、BWC |
| 材料 | クロム鋼GCr15 |
| 構造 | 単一の列のスプラグのタイプは内部か外の競争なしで惰性で動く |
| 表面のhadrness | 0.6mmの最低の深さのための62へのHRC60、 |
| 中心の硬度 | 45へのHRC35 |
| 中シャフトdia。 | 57.760 mm |
| 外シャフトdia。 | 74.427 mm |
| 最高。幅 | 15.9 mm |
| タイプ | 中シャフトの直径 | 外シャフトの直径 | 最高の幅 | 評価される抗力トルク | ||
| D1 | スプラグ スペース | De | スプラグ スペース | B | N.M （kgf.m） | |
| x-135006 | 54.572 | +0.008-0.005 | 71.211 | ±0.013 | 20.5 | 799 （81.5） |
| BW-13231 | 54.765 |
- |
71.427 |
- |
13.5 | 402 （41.0） |
| BW-13214 | 15.9 | 363 （37.0） | ||||
| BW-13167 | 15.9 | 569 （58.0） | ||||
| BW-13209 | 57.760 |
- |
74.427 |
- |
13.5 | 554 （56.5） |
| BWC-13239B | 15.9 | 711 （72.5） | ||||
| BW-13238 | 21.0 | 1050 （107） | ||||
| X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 （138） |
| BW-13243 | 72.217 |
- |
88.882 |
- |
13.5 | 637 （65.0） |
| BWC-13168 | 21.0 | 1510 （154） | ||||
| BWC-13229 | 21.6 | 1325 （135） | ||||
| BW-13255 | 26.7 | 1920年（196） | ||||
| X-133614C | 83.596 | ±0.013 | 102.555 | - | 25.4 | 3040 （310） |
| X-133402 | 85.776 | - | 104.775 | - | 25.4 | 3090 （315） |
| BWC-13251 | 103.231 |
- |
119.944 |
- |
15.4 | 789 （80.5） |
| BWC-13261 | 15.4 | 1580 （161） | ||||
| X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 （450） |
| X-133403 | 123.881 | - | 142.880 | - | 25.4 | 5740 （585） |
