製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: GE80DO-2RS
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
適用する: |
シモン 平面軸承 自動化 機器軸承 |
精密評価: |
P0 P2 P4 P5 P6 |
材料: |
クロム鋼GCR15 |
ID: |
80mm |
許容性: |
C0 |
過剰摂取: |
120mm |
適用する: |
シモン 平面軸承 自動化 機器軸承 |
精密評価: |
P0 P2 P4 P5 P6 |
材料: |
クロム鋼GCR15 |
ID: |
80mm |
許容性: |
C0 |
過剰摂取: |
120mm |
GE80ES-2RS 球状平面軸承 メーカー GE80DO GE80DO-2RS
球状平面ベアリングGEの特徴
半径球状の平面ベアリングは,すべての重荷荷装具に対応するように設計されています.
平面ベアリングは,様々な滑り接触面に対応できる.
鋼/PTFE複合材料と鋼/PTFE織物材料
ID15mmからID250mmまでの生産範囲.

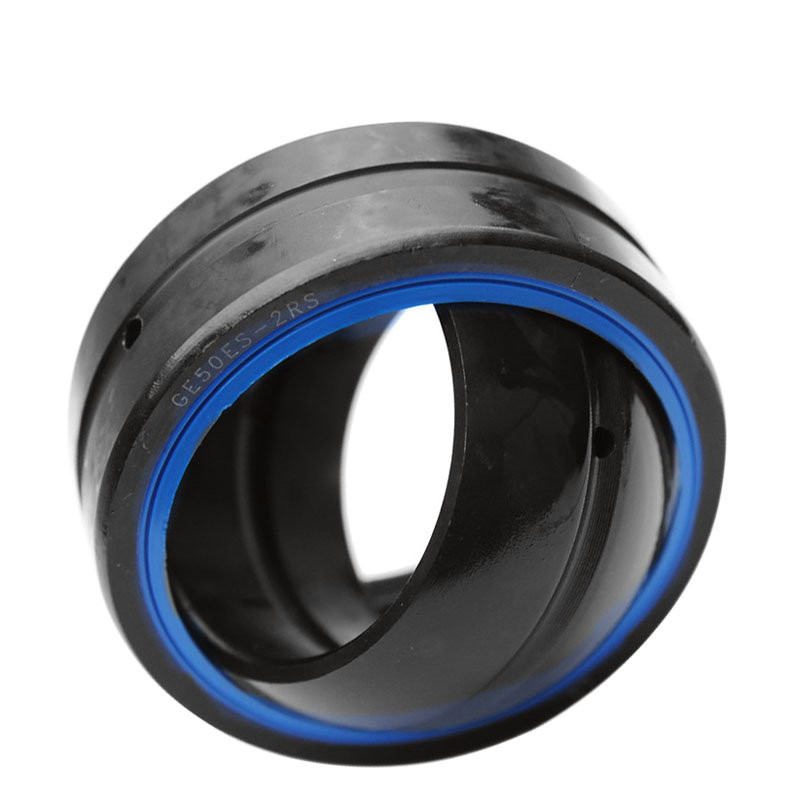

潤滑球状平面軸承GE ES2RSの画像
| 寸法表 · 寸法 mm | |||||||||
| シャフト直径 | 指定 | 質量 | サイズ | ||||||
| 体重 | d | D | B について | C について | dK | α | |||
| d | シールなし | 密封付き | 学位 | ||||||
| 6 | GE 6 DO1) について | ほら | 0,004 | 6 | 14 | 6 | 4 | 10(2) について | 13 |
| 8 | GE 8 DO1) について | ほら | 0,007 | 8 | 16 | 8 | 5 | 13(2) について | 15 |
| 10 | GE 10 DO1) について | ほら | 0,012 | 10 | 19 | 9 | 6 ̇0,24 | 16(2) について | 12 |
| 12 | GE 12 DO1) について | ほら | 0,017 | 12 | 22 | 10 | 7 | 18(2) について | 11 |
| 15 | GE 15 DO | ほら | 0,027 | 15 | 26 | 12 | 9 | 22(2) について | 8 |
| 16 | GE 16 DO4) | ほら | 0,044 | 16 | 30 | 14 | 10 | 25(2) について | 10 |
| 17 | GE 17 DO | GE 17 DO-2RS | 0,041 | 17 | 30 | 14 | 10 | 25(2) について | 10 |
| 20 | GE 20 DO | GE 20 DO-2RS | 0,065 | 20 | 35 | 16 | 12 | 29(2) について | 9 |
| 25 | GE 25 DO | GE 25 DO-2RS | 0,12 | 25 | 42 | 20 | 16 | 35,5 | 7 |
| 30 | GE 30 DO | GE 30 DO-2RS | 0,15 | 30 | 47 | 22 | 18 | 40,7 | 6 |
| 35 | GE 35 DO | GE 35 DO-2RS | 0,23 | 35 | 55 | 25 | 20 | 47 | 6 |
| 40 | GE 40 DO | GE 40 DO-2RS | 0,32 | 40 | 62 | 28 | 22 | 53 | 7 |
| 45 | GE 45 DO | GE 45 DO-2RS | 0,41 | 45 | 68 | 32 | 25 | 60 | 7 |
| 50 | GE 50 DO | GE 50 DO-2RS | 0,53 | 50 | 75 | 35 | 28 | 66 | 6 |
| 60 | GE 60 DO | GE 60 DO-2RS | 1 | 60 | 90 | 44 | 36 | 80 | 6 |
| 70 | GE 70 DO | GE 70 DO-2RS | 1,5 | 70 | 105 | 49 | 40 | 92 | 6 |
| 80 | GE 80 DO | GE 80 DO-2RS | 2,2 | 80 | 120 | 55 | 45 | 105 | 6 |
| 90 | GE 90 DO | GE 90 DO-2RS | 2,7 | 90 | 130 | 60 | 50 | 115 | 5 |
| 100 | GE 100 DO | GE100 DO-2RS | 4,3 | 100 | 150 | 70 | 55 | 130 | 7 |
| 110 | GE 110 DO | GE110 DO-2RS | 4,7 | 110 | 160 | 70 | 55 | 140 | 6 |
| 120 | GE 120 DO | GE120 DO-2RS | 8 | 120 | 180 | 85 | 70 | 160 | 6 |
| 140 | GE 140 DO | GE140 DO-2RS | 11 | 140 | 210 | 90 | 70 | 180 | 7 |
| 160 | GE 160 DO | GE160 DO-2RS | 14 | 160 | 230 | 105 | 80 | 200 | 8 |
| 180 | GE 180 DO | GE 180 DO-2RS | 18,2 | 180 | 260 | 105 | 80 | 225 | 6 |
| 200 | GE 200 DO | GE 200 DO-2RS | 28,3 | 200 | 290 | 130 | 100 | 250 | 7 |
| 220 | ほら | GE 220 DO-2RS | 35,4 | 220 | 320 | 135 | 100 | 275 | 8 |
| 240 | ほら | GE 240 DO-2RS | 39,4 | 240 | 340 | 140 | 100 | 300 | 8 |
| 260 | ほら | GE 260 DO-2RS | 51,1 | 260 | 370 | 150 | 110 | 325 | 7 |
| 280 | ほら | GE 280 DO-2RS | 64,6 | 280 | 400 | 155 | 120 | 350 | 6 |
| 300 | ほら | GE 300 DO-2RS | 77,3 | 300 | 430 | 165 | 120 | 375 | 7 |
| 1) 再潤滑装置がない | |||||||||
| 2) 内輪の球状表面に潤滑槽がない. | |||||||||
| 3) C2 と C3 のグループでも利用できます. | |||||||||
| 4) 価格と配達 | |||||||||
合体ベアリングシリーズ:
GE...E型:単一の外輪,潤滑タンクなし.両方向の半径負荷と小軸負荷に耐えることができます.
GE...ES型: 潤滑槽付き単縫い外輪.両方向の半径負荷と小軸負荷に耐える.
GE...ES-2RSタイプ,GEEW...ES-2RSタイプ:両側に潤滑槽と密封リングの1スロット外輪.両方向の半径負荷と小軸負荷に耐える.
GE...ESN型:単スロット外環,GE...XSN型:二スロット外環 (分割外環) 潤滑油溝と固定溝の外環両方向の半径負荷と小軸負荷に耐えるしかし,軸性負荷が保持リングに受信されると,軸性負荷に耐える能力が低下します.
