製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: COM12
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン パレット
受渡し時間: 20-45DAYS
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 50000個/月
適用される産業: |
機械 |
精度評価: |
P0 P2 P5 P6 |
モデル番号: |
COM-12 について |
球状の線形平面軸承: |
球状の線形平面軸承 |
OEM パーソナライズ サービス: |
OEM パーソナライズ サービス |
材料: |
クローム鋼 |
単一パッケージのサイズ: |
15×10×15cm |
単体総重量: |
10.000 Kg |
適用される産業: |
機械 |
精度評価: |
P0 P2 P5 P6 |
モデル番号: |
COM-12 について |
球状の線形平面軸承: |
球状の線形平面軸承 |
OEM パーソナライズ サービス: |
OEM パーソナライズ サービス |
材料: |
クローム鋼 |
単一パッケージのサイズ: |
15×10×15cm |
単体総重量: |
10.000 Kg |

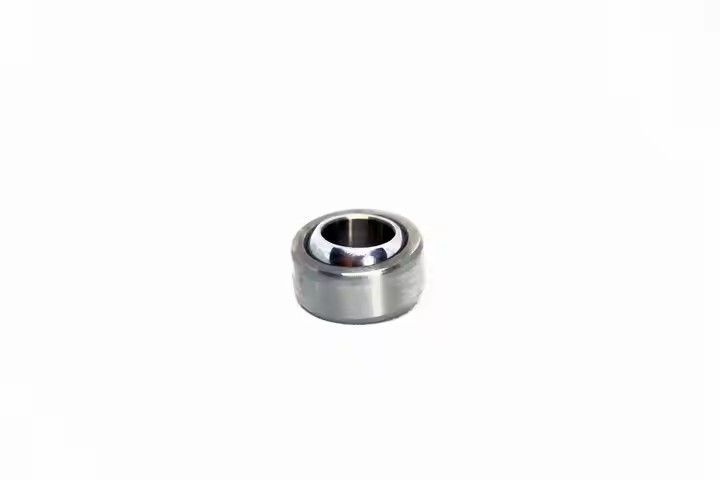

円形平面軸承 高強度自動車工業軸承 COM12
球状 の 平ら な 軸承 の 種類
1維持を必要とする球状平面ベアリング (鉄鋼対鉄):両リングの硬化滑り接触面があります.表面はモリブデン二硫化物で処理され,リン酸化されています.耐磨性や耐腐蝕性があるこの滑り接触面の組み合わせを持つベアリングは,定期的に再潤滑を必要とする.移動する接触面の高強さは,これらのベアリングを特に,交替方向の重い負荷が衝撃負荷や重い静的負荷に対応しなければならない.
2メンテナンスのない球状平面ベアリングには,3つのグループがあります:鋼とPTFEの複合材料,鋼とPTFEの織物,鋼と銅の合金.鋼とPTFE織物の球状平面ベアリングの動的負荷支える能力は,鋼とPTFE複合材料よりも高い耐久性・耐久性・耐久性・耐久性・耐久性・耐久性・耐久性・耐久性・耐久性滑滑が不十分で,滑滑が存在しないため,鋼対鋼のベアリングの使用は不推奨です..
奉仕 生活
The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfacesスライド材料のプラスチック変形やスライド表面の疲労.適用に応じて,許容される磨きや許容される摩擦増加は異なる.これは,同じ運用条件下では,実際に得られる使用寿命が異なることを意味します..
GEGZシリーズ平軸軸承の使用寿命は振動回数で,または,ローヤリングのクリアランスの定義された増加または摩擦の定義された増加に達する前にローヤリングがサービスする動作時間の数.
実用的な使用寿命は,実際の運用条件下において,特定の球状平面ベアリングが達成する寿命です.それは負荷の大きさと種類によって決定されます.しかし,他のいくつかの要因によって汚染,腐食,高周波の負荷と運動サイクル,ショックなど.これらの要因のいくつかを決定することは不可能または困難です.
 |
材料 | |||||||||
| ボール | レース | |||||||||
| 52100 スチール | 52100 スチール | |||||||||
| 熱処理 | ||||||||||
| ハードクローム | オイルで覆われた | |||||||||
| ローヤリング PART NO. |
B について ディーアだ |
D ディーアだ |
W 幅 |
T 幅 |
オー ディーアだ |
ボール ディーアだ |
F について チェンファー |
a は MIA アング |
||
|
+0015 -.0005 |
+0000 -.0007 |
+005 -.005 |
+005 -.005 |
REF | REF | REF | REF | |||
| COM3 について | .1900 | .5625 | .281 | .218 | .293 | .406 | .015 | 11 | 3,250 | .014 |
| COM4 について | .2500 | .6562 | .343 | .250 | .364 | .500 | .022 | 13.5 | 4,950 | .022 |
| COM5 について | .3125 | .7500 | .375 | .281 | .419 | .562 | .032 | 12 | 6,475 | .030 |
| について | .3750 | .8125 | .406 | .312 | .516 | .656 | .032 | 10 | 8,400 | .038 |
| COM (97) 7 について | .4375 | .9062 | .437 | .343 | .530 | .687 | .032 | 8 | 9,454 | .047 |
| COM (88) 6 について | .5000 | 1.0000 | .500 | .390 | .600 | .781 | .032 | 9.5 | 13,250 | .065 |
| COM (86) 630 について | .5000 | 1.0000 | 1.000 | .390 | .600 | .781 | .032 | 9.5 | 13.250 | .065 |
| COM (99) 6 について | .5625 | 1,0937 | .562 | .437 | .671 | .875 | .032 | 9.5 | 16,630 | .086 |
| COM (90) 5 について | .6250 | 1,1875 | .625 | .500 | .739 | .968 | .032 | 8.5 | 21,280 | .110 |
| COM (92) 6 について | .7500 | 1.4375 | .750 | .593 | .920 | 1.187 | .044 | 9 | 31,920 | .204 |
| COM12T-3R について | .7500 | 1.4375 | .750 | .593 | .920 | 1.187 | .044 | 9 | 31,920 | .204 |
| COM (94) 6 について | .8750 | 1.5625 | .875 | .703 | .980 | 1.312 | .044 | 9.5 | 41,960 | .263 |
| COM (96) 6 について | 1.0000 | 1.7500 | 1.000 | .797 | 1.118 | 1.500 | .044 | 10 | 55,200 | .386 |
| COMH16 | 1.0000 | 2.0000 | 1.000 | .781 | 1.360 | 1.687 | .032 | 9 | 70,820 | .553 |
| COMH19 | 1.1875 | 2.3750 | 1.187 | .937 | 1.610 | 2.000 | .032 | 8.5 | 100,730 | .895 |
| COMH20 | 1.2500 | 2.3750 | 1.187 | .937 | 1.610 | 2.000 | .032 | 8.5 | 100,730 | .895 |
| COMH24 | 1.5000 | 2.7500 | 1.375 | 1.094 | 1.860 | 2.312 | .032 | 8.5 | 135,950 | 1.358 |
| COMH28 | 1.7500 | 3.1250 | 1.562 | 1.250 | 2.110 | 2.625 | .044 | 8 | 176,370 | 1.948 |
| COMH32 | 2.0000 | 3.5000 | 1.750 | 1.375 | 2.360 | 2.937 | .044 | 8.5 | 217,060 | 2.650 |
スナップリングとテフロンラインナーで標準です. 詳細はエンジニアと連絡してください.
負荷耐久性: +.0025 -.0005
注記:
I.D.とO.D.のレースにおける潤滑槽
"T"を足す.COM12Tの例.
(テフロンラインナーを持つユニットには潤滑穴や溝がない)
