製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: SPOS10EC
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
機体材料: |
304 ステンレス |
特徴: |
精密さ ステンレス鋼 |
適用する: |
企業、機械類、農業航空精密 |
タイプ: |
ロッドエンド |
精密評価: |
高精度 |
クリアランス: |
C1 C2 C3 |
機体材料: |
304 ステンレス |
特徴: |
精密さ ステンレス鋼 |
適用する: |
企業、機械類、農業航空精密 |
タイプ: |
ロッドエンド |
精密評価: |
高精度 |
クリアランス: |
C1 C2 C3 |

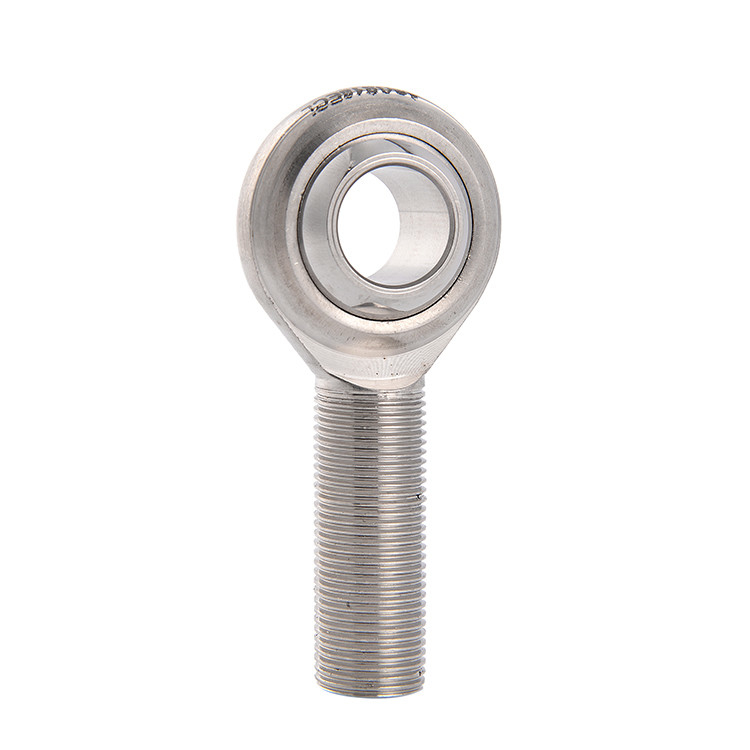

ボールベアリング スレッドストッドエンドベアリング
棒端ベアリングは,外側のスロープ軸を持つ平らな球状の関節眼で構成される.
これらのベアリングは,大きな半径負荷と両方向軸負荷を同時に支えることができる.
軸承には球状の内輪があり,特別銅合金製のボディの穴表面と直接接触する.
滑らかな回転と振動運動を提供し,着用と負荷性能を改善することができます.
棒端ベアリングは,尺寸仕様と特異的な特徴によって異なります.尺寸仕様には,設計単位,孔径,主要直径,ベアリング厚さ,ハウジング直径英語のデザイン単位にはインチ (in) とインチの分数が含まれます. メトリックデザイン単位にはミリメートル (mm) とセンチメートル (cm) が含まれます.孔径はベアリング孔の内径 (ID)主直径はスレッドの上部までの名前の直径である.ベアリング厚さは穴を通る長さである.ハウジング直径はベアリングハウジングの外径 (OD) である.全体の長さは,ハウジングのトップから幹の終わりまでの距離です特殊な特徴に関しては,いくつかの棒端ベアリングは自己潤滑または潤滑ポートを含む.他のものは耐腐蝕またはテフロンシールで装備されています.
棒末関節ベアリングは,主に低コンセントリシティ要求,高い作業面圧,遅いスウィングと回転運動のサポート部品として使用されます
棒端ベアリングの適用
棒端ベアリングは,水力工学,金属形成機械,建設機械,自動化機器,自動車ショック吸収器,水機械スルーズゲート,ナビゲーションロック,繊維機械.
| 座標番号 | 尺寸 (mm) | ボール 日 |
a0 ミス 角度 |
負荷評価 (KN) |
体重 ≈Kg |
|||||||||
| d H7 |
B について | C1 | d1 | d2 | d3-6g | h | L1 | L2 | ダイナミック | 静的 | ||||
| SPOS5EC | 5 | 8 | 6 | 7.7 | 16 | M5 | 33 | 20 | 41 | 11.11 | 13 | 3.3 | 4.8 | 0.012 |
| SPOS6EC | 6 | 9 | 6.75 | 8.9 | 18 | M6 | 36 | 22 | 45 | 12.7 | 13 | 4.7 | 6.8 | 0.019 |
| SPOS8EC | 8 | 12 | 9 | 10.3 | 22 | M8 | 42 | 25 | 53 | 15.87 | 14 | 7.7 | 12.3 | 0.032 |
| SPOS10EC | 10 | 14 | 10.5 | 12.9 | 26 | M10 | 48 | 29 | 61 | 19.05 | 13 | 10.4 | 17.3 | 0.054 |
| SPOS12EC | 12 | 16 | 12 | 15.4 | 30 | M12 | 54 | 33 | 69 | 22.22 | 13 | 13.5 | 22.7 | 0.085 |
| SPOS14EC | 14 | 19 | 13.5 | 16.8 | 34 | M14 | 60 | 36 | 77 | 25.4 | 16 | 17.2 | 28.2 | 0.126 |
| SPOS16EC | 16 | 21 | 15 | 19.3 | 38 | M16 | 66 | 40 | 85 | 28.58 | 15 | 21 | 35.1 | 0.185 |
| SPOS18EC | 18 | 23 | 16.5 | 21.8 | 42 | M18X1だ5 | 72 | 44 | 93 | 31.75 | 15 | 25 | 43.2 | 0.260 |
| SPOS20EC | 20 | 25 | 18 | 24.3 | 46 | M20×1 試しに5 | 78 | 47 | 101 | 34.92 | 14 | 29.8 | 50.3 | 0.340 |
