ハイライト:
                                                                                                                                                                                                                                                CM5球接合箇所のロッドエンド軸受け, Comh20Tの球接合箇所のロッドエンド軸受け, CM5接合箇所のロッドエンド


材料:	鋼鉄の忍耐	硬さ:	60-64
適用する:	企業、機械類、農業航空精密	タイプ:	ロッドエンド
精密評価:	高精度	スムージ:	オイルのグリース

材料:	鋼鉄の忍耐
硬さ:	60-64
適用する:	企業、機械類、農業航空精密
タイプ:	ロッドエンド
精密評価:	高精度
スムージ:	オイルのグリース

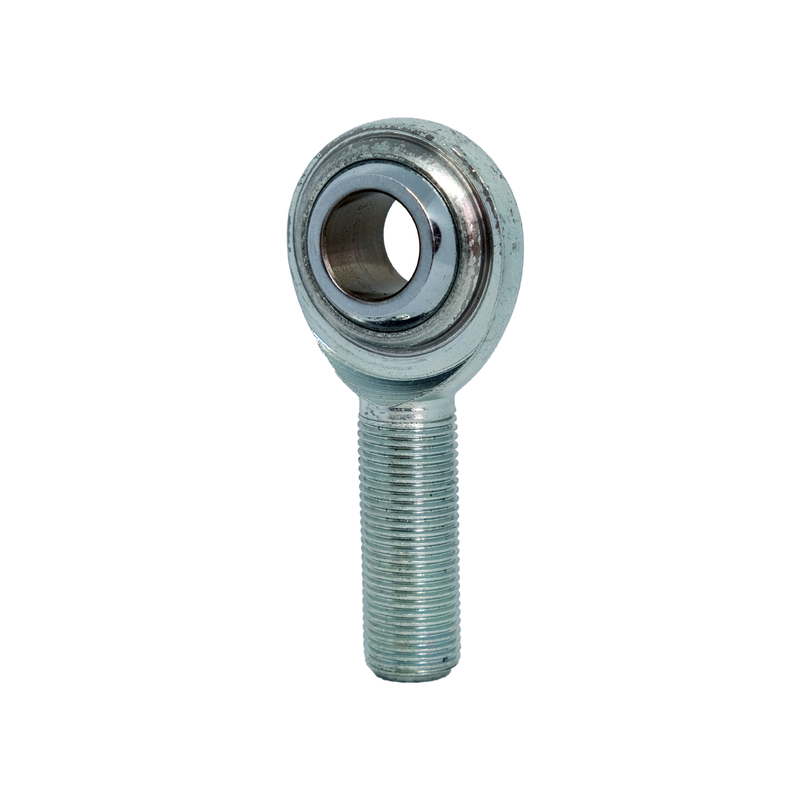

Comh20T軸受けに耐えるCM5球接合箇所のロッドエンド

球関節の棒端軸承

棒端ベアリングは,外側のスロープ軸を持つ平らな球状の関節眼で構成される.

これらのベアリングは,大きな半径負荷と両方向軸負荷を同時に支えることができる.

軸承には球状の内輪があり,特別銅合金製のボディの穴表面と直接接触する.

滑らかな回転と振動運動を提供し,着用と負荷性能を改善することができます.

1. 棒端ベアリングの特徴

• スライディング接触面:鋼/PTFE

• 潤滑: メンテナンスの不要

• 箱: 304 ステンレススチール

• 中輪: 420 不同鋼,熱処理 HRC54-60

• 外輪:304 ステンレス鋼

• カーナー:PTFE

2. 棒端ベアリングの適用

棒端ベアリングは,水力工学,金属形成機械,建設機械,自動化機器,自動車ショック吸収器,水機械スルーズゲート,ナビゲーションロック,繊維機械.

	材料
	ボール	身体
	52100 スチール	低炭素鋼
	Rc 56 MIN について	シンク付属
	ハードクローム	クロマート処理

男性の棒の端		B についてディーアだ	D ディーアだ	W 幅	T 幅	ボールディーアだ	A について LGTH	N THDです	C について LGTH	a°MIS 角度	ULT STATIC (スタティック) ラジアル負荷 (ポンド)	近づいて体重 (ポンド)
右手パーツNO	左手パーツNO	+0025 -.0005	+010 -.010	+000 -.005	+005 -.005	REF	+015 -.015	UNF 3A	+062 -.031	REF	ULT STATIC (スタティック) ラジアル負荷 (ポンド)	近づいて体重 (ポンド)
CM3*	CM3*	.1900	.625	.312	.234	.437	1.250	10から32	.750	20	1,210	.03
CM4*	CM4*	.2500	.750	.375	.250	.500	1.562	血の源	1.000	27	2,225	.04
CM5*	CM5*	.3125	.875	.437	.312	.625	1.875	5/16~24 日	1.250	22	3,600	.07
CM6	CM6	.3750	1.000	.500	.359	.719	1.938	3/8-24 ニュース	1.250	22	5,100	.11
CM7	CM7	.4375	1.125	.562	.406	.812	2.125	7/16-20	1.375	21	6,402	.15
CM8	CM8	.5000	1.312	.625	.453	.937	2.438	1/2-20	1.500	20	8,386	.24
CM10	CM10	.6250	1.500	.750	.484	1.125	2.625	5/8 - 18	1.625	26	9,813	.36
CM12	CM12	.7500	1.750	.875	.593	1.312	2.875	3/4から16	1.750	24	14,290	.57
