製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: HGR15
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
中心の部品: |
柵およびブロック |
色: |
黒く/緑赤い |
ガイドの長さ: |
カスタマイズされる |
適用: |
機械類、直線運動機械 |
タイプ: |
直線運動の案内面 |
性能: |
滑らかな線形ガイド・レール |
中心の部品: |
柵およびブロック |
色: |
黒く/緑赤い |
ガイドの長さ: |
カスタマイズされる |
適用: |
機械類、直線運動機械 |
タイプ: |
直線運動の案内面 |
性能: |
滑らかな線形ガイド・レール |

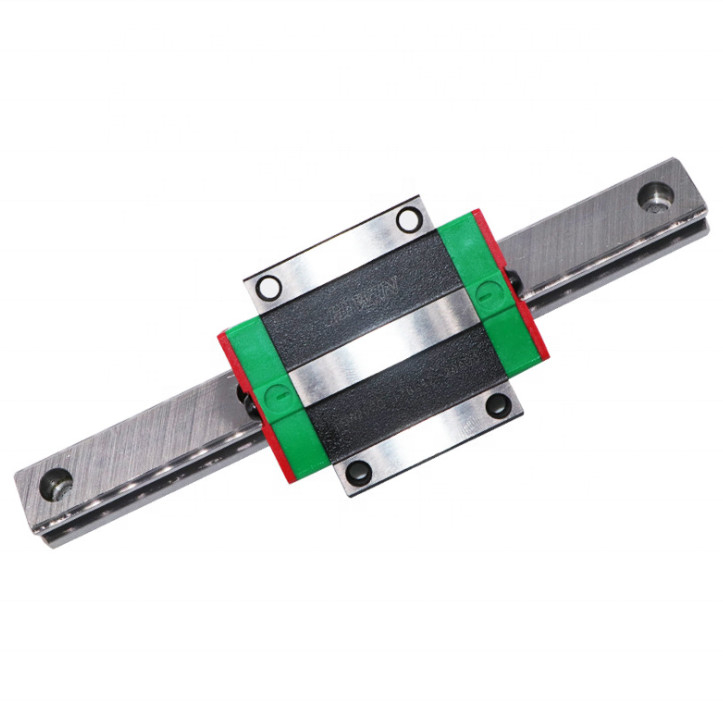

HGR15キャリッジ ブロックHGW15CCが付いている線形ローラーの案内面の柵
1. 等級:C、H、P
2. サイズ:15mm、20mm、25mm、30mm、35mm、45mm
3. 標準モデル:HGR15、HGR20、HGR25、HGR30、HGR35、HGR45
4. 証明:ISO9001
|
製品名
|
HGR15キャリッジ ブロックHGW15CC HGH15CAが付いている線形ローラーの案内面の柵CNCの線形忍耐ガイド
|
|
材料
|
クロム鋼/耐えることsteel/GCR15を
|
|
色
|
Green+Red/Black/Blue
|
|
等級
|
C、H、P
|
|
特徴
|
HIWIN、交換可能な100%と同じように
|
|
タイプのブロック
|
フランジ/正方形
|
|
線形ガイド・レールの長さ
|
100mm-4000mmは、あらゆる長さ利用できる
|
|
使用法
|
織物の機械類
|
線形案内面の特徴:
（1）意図的にSelf-aligning機能に45度で、円アークの溝接点がある。HGシリーズはsurfaceirregularitiesによるほとんどの設置間違いを吸収し、転がり要素の伸縮性がある変形および接点の転位を通して滑らかな直線運動を提供できる。容易な取付けとのSelf-aligning機能、高精度なおよび円滑な運用は得ることができる。
（2）互換性
精密次元制御のために、HGシリーズの次元の許容は適度な範囲で保つことができる従って次元の許容を維持している間特定のシリーズのどのブロックでもそして柵が一緒に使用することができることを意味する。そして保持器はブロックが柵から取除かれる時球が落ちることを防ぐために加えられる。
（3）すべての4方向の高い剛性率
four-row設計のために、HGシリーズ線形案内面に放射状のもの、逆の放射状のものおよび側面の方向で等しい負荷評価がある。なお、円アークの溝は球と溝の配線管間の広接触の幅を提供し大きい許された負荷および高い剛性率を許可する
| HGシリーズ線形ガイド | ||||
|
正方形のタイプ ブロック |
フランジのタイプ ブロック |
|||
|
HGH15CA |
HGL15CA |
HGW15CA |
HGW15CB |
HGW15CC |
|
HGH20CA |
|
HGW20CA |
HGW20CB |
HGW20CC |
|
HGH20HA |
|
HGW20HA |
HGW20HB |
HGW20HC |
|
HGH25CA |
HGL25CA |
HGW25CA |
HGW25CB |
HGW25CC |
|
HGH25HA |
HGL25HA |
HGW25HA |
HGW25HB |
HGW25HC |
|
HGH30CA |
HGL30CA |
HGW30CA |
HGW30CB |
HGW30CC |
|
HGH30HA |
HGL30HA |
HGW30HA |
HGW30HB |
HGW30HC |
|
HGH35CA |
HGL35CA |
HGW35CA |
HGW35CB |
HGW35CC |
|
HGH35HA |
HGL35HA |
HGW35HA |
HGW35HB |
HGW35HC |
|
HGH45CA |
HGL45CA |
HGW45CA |
HGW45CB |
HGW45CC |
|
HGH45HA |
HGL45HA |
HGW45HA |
HGW45HB |
HGW45HC |
|
HGH55CA |
HGL55CA |
HGW55CA |
HGW55CB |
HGW55CC |
|
HGH55HA |
HGL55HA |
HGW55HA |
HGW55HB |
HGW55HC |
|
HGH65CA |
|
HGW65CA |
HGW65CB |
HGW65CC |
|
HGH65HA |
|
HGW65HA |
HGW65HB |
HGW65HC |
線形案内面:、高精度、低雑音、耐食性、錆抵抗、高速、安価、等と電子工学、レーザー、彫版、切断および他の企業で広く利用された、線形伝達の分野で支持される。
