製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: GEG60ES
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
精密評価: |
P0 P6 P5 P4 P2 |
サンプル: |
評価可能 |
材料: |
クロム鋼GCR15 |
部品番号:: |
GE70ES-2RS |
適用する: |
産業・工学 |
すべり接触面: |
スチール/PTEF複合材 |
精密評価: |
P0 P6 P5 P4 P2 |
サンプル: |
評価可能 |
材料: |
クロム鋼GCR15 |
部品番号:: |
GE70ES-2RS |
適用する: |
産業・工学 |
すべり接触面: |
スチール/PTEF複合材 |

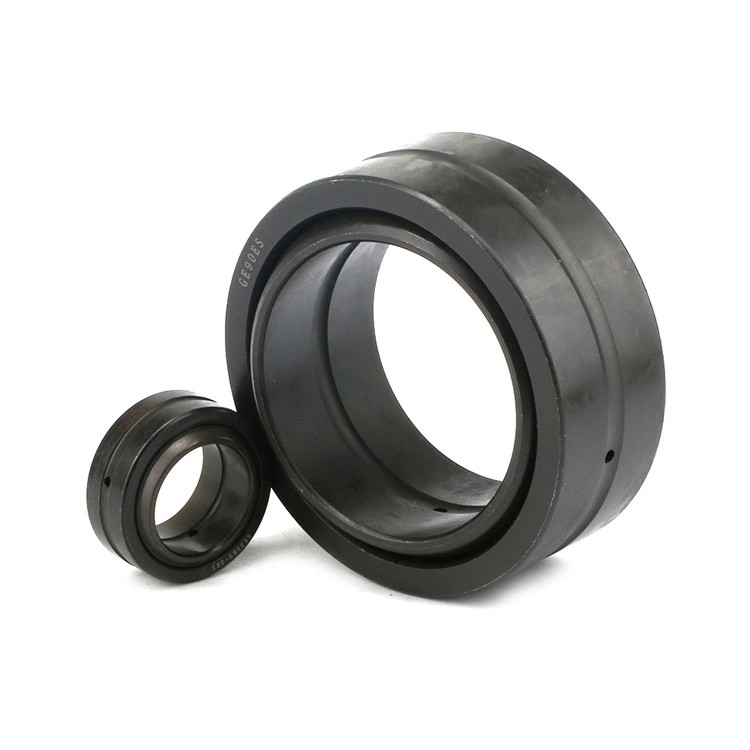

高精度 GE..C GE..UK 半径球面平面軸承
接着ベアリングは球状の平らベアリングである.滑り接触面は内側球状の表面と外側球状の表面である.移動中に任意の角度で回転し振動することができる..表面の発光,噴射,挿入および噴霧などの様々な特殊なプロセスで処理されます. この方法は作られています. 合流は大きな負荷容量,衝撃耐性耐腐蝕性,耐磨性,自己調整性,滑滑性. 合流ベアリングの構造は,ローリングベアリングよりもシンプルです.主に外側の球状表面を持つ内環と内側の球状表面を持つ外側の環から成る.合同ベアリングは,一般的に低速振動運動 (すなわち角運動) に使用されます. スライディング表面が球状であるため,特定の角範囲内でも傾けることができます (すなわち,調整する動き)軸の穴は同心的ではありません. 度数が大きい場合でも,正常に動作します.
球状平面ベアリングの主な特徴:
1) 外輪には軸間裂けがあり,外輪は箱に設置されたときにしっかりと固定されるべきです.
2) 中/外リングの材料は,冷却したリン酸塩処理された鋼材を帯びています.
3) スライド表面は,モリブデン二酸化物で覆われています.
モデル円形平面ベアリング:
| 主な寸法 | 傾き角 | 基本負荷ランキング | 指定 | ||||
| ダイナミック | 静的 | ||||||
| d | D | B について | C について | α | C について | C 0 | |
| 60 | 105 | 63 | 40 | 17 | 315 | 1560 | GEH 60 ES-2RS |
| 90 | 130 | 60 | 50 | 5 | 490 | 2450 | GE 90 ES-2RS |
| 90 | 150 | 85 | 55 | 15 | 610 | 3050 | GEH 90 ES-2RS |
| 100 | 150 | 70 | 55 | 6 | 610 | 3050 | GE 100 ES-2RS |
| 100 | 160 | 85 | 55 | 13 | 655 | 3250 | GEH 100 ES-2RS |
| 110 | 180 | 100 | 70 | 12 | 950 | 4750 | GEH 110 ES-2RS |
| 110 | 160 | 70 | 55 | 6 | 655 | 3250 | GE 110 ES-2RS |
| 160 | 230 | 105 | 80 | 8 | 1370 | 6800 | GE 160 ES-2RS |
| 180 | 210 | 115 | 70 | 16 | 1080 | 5400 | GEH 120 ES-2RS |
| 180 | 260 | 105 | 80 | 6 | 1530 | 7650 | GE 180 ES-2RS |
| 200 | 290 | 130 | 100 | 7 | 2120 | 10600 | GE 200 ES-2RS |
| 220 | 320 | 135 | 100 | 8 | 2320 | 11600 | GE 220 ES-2RS |
| 240 | 340 | 140 | 100 | 8 | 2550 | 12700 | GE 240 ES-2RS |
| 260 | 370 | 150 | 110 | 7 | 3050 | 15300 | GE 260 ES-2RS |
| 280 | 400 | 155 | 120 | 6 | 3550 | 18000 | GE 280 ES-2RS |
| 300 | 430 | 165 | 120 | 7 | 3800 | 19000 | GE 300 ES-2RS |
球状平面ベアリングの用途:
このタイプの適用範囲は非常に広く,機械および設備のドキュメントに ShS40 が示されていることが多い.ShSP40のより近代的な設計は,設置と操作に便利であるにもかかわらずマズブレーキシステムの拡張拳,トラクター制御ドライブ,例えば,TT-4M,旋回シリンダーと,いくつかのBelAZモデルの駆動ギアボックストラムの車,コンバインのトルションバー,自動車の他の多くのユニット,さまざまな機器.
