製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: POS16
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
materail: |
クロム鋼 |
パッキング: |
プラスチックTube+individual Box+carton |
適用: |
企業、機械類、農業航空精密 |
サンプル: |
利用できる利用できる、試供品球接合箇所のロッドエンドのための試供品 |
タイプ: |
ロッドエンド |
サイズ: |
正常なサイズ |
materail: |
クロム鋼 |
パッキング: |
プラスチックTube+individual Box+carton |
適用: |
企業、機械類、農業航空精密 |
サンプル: |
利用できる利用できる、試供品球接合箇所のロッドエンドのための試供品 |
タイプ: |
ロッドエンド |
サイズ: |
正常なサイズ |

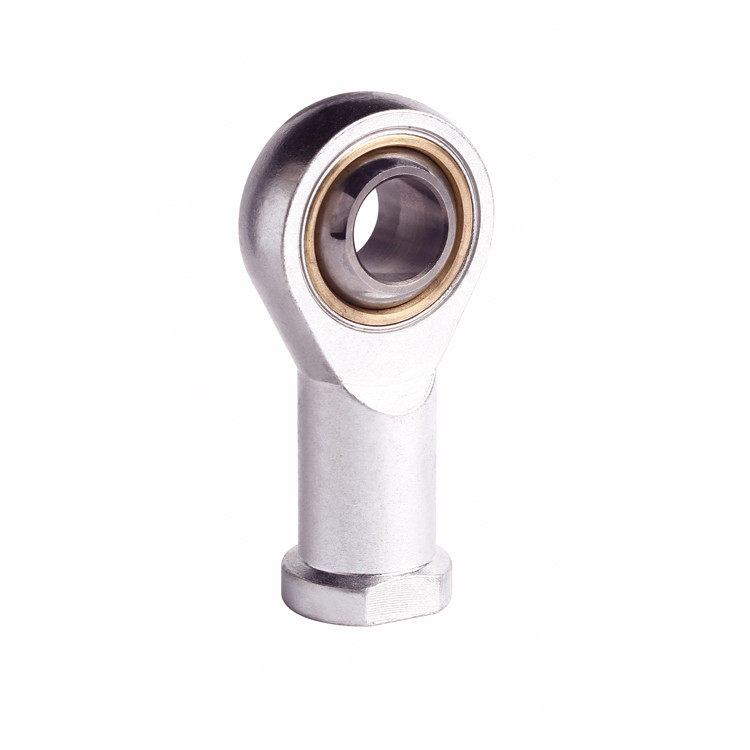

POS16女性の男性のロッドエンド右/左手の共同軸受け
ロッドエンドの右/左軸受けの特徴:
•Maitenance必須
•ハウジング:炭素鋼および白い亜鉛はめっきした
•鋼球:52100は堅くなるクロム鋼の、精密めっきされる地面およびクロムを
•競争:青銅色
ロッドエンドの右/左軸受けの次元:
•内径（穴）:5mm
•外径（頭部）:16mm
•糸:M5x0.8 （右手）
•全長:35mm
•最高の角のミスアラインメント:13度
•すねの底を付けるべき球の中心:27mm
•穴を通した長さ:8mm
•糸の長さ:10mm
|
SFT 数 |
次元mm | 負荷評価KN | 重量 ≈kg |
||||||||||||||
| d | d3 | B | C1 最高 |
W | l3 分 |
d2 最高 |
l4 最高 |
h1 | l5 最高 |
d4 最高 |
d5 最高 |
dk | α° ≈ |
C | Co | ||
| PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0.016 |
| PHS6 | 6 | M6 | 9 | 6.75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0.022 |
| PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0.047 |
| PHS10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0.077 |
| PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0.1 |
| PHS14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0.16 |
| PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0.22 |
| PHS18 | 18 | M18X1.5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31.75 | 15 | 26 | 42.5 | 0.32 |
| PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42.5 | 0.42 |
| PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0.54 |
| PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42.85 | 15 | 47.5 | 68 | 0.73 |
| PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47.6 | 15 | 58 | 75 | 0.98 |
| PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50.8 | 17 | 64 | 88 | 1.1 |
共同ロッドエンド軸受け塗布:
共同ロッドエンド軸受けは油圧工作機械を、工学機械類形作る、工学、金属オートメーション装置、自動車衝撃吸収材、潅漑の機械類および他の企業で広く利用されている。
