製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: PHS16
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 30-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
色: |
スライバ |
タイプ: |
ロッドエンド |
材料: |
クロム鋼 |
穴サイズ: |
5 - 30のmm |
適用する: |
産業、機械 |
特徴: |
低雑音 |
色: |
スライバ |
タイプ: |
ロッドエンド |
材料: |
クロム鋼 |
穴サイズ: |
5 - 30のmm |
適用する: |
産業、機械 |
特徴: |
低雑音 |

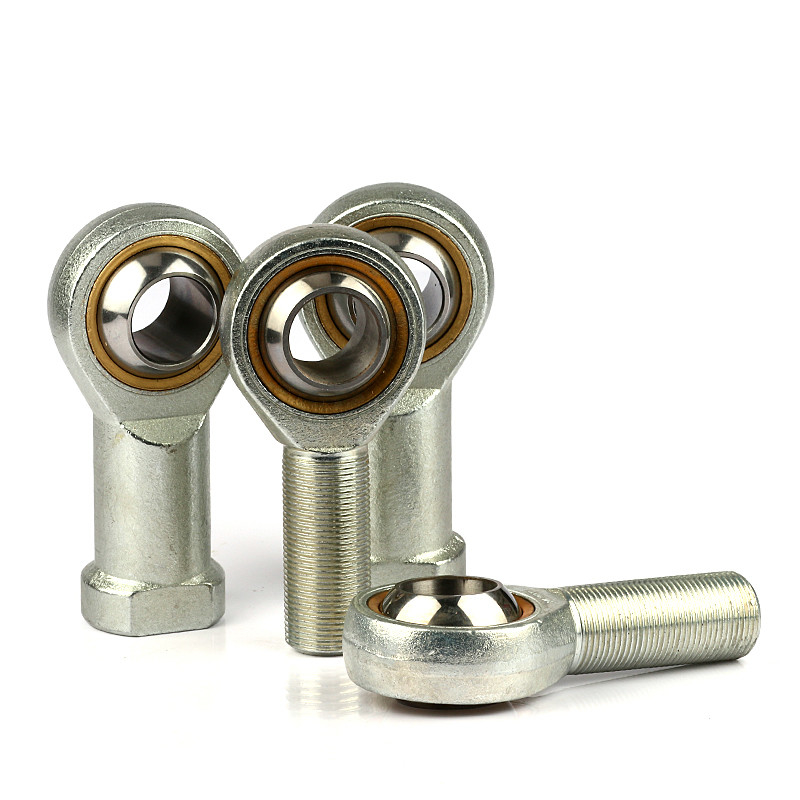

高精度ボールジョイントめねじロッドエンドベアリング
の説明ネジ付きロッドエンドベアリング:
ロッドエンドベアリングは、ハウジングと標準の球面滑り軸受、または球面滑り軸受の内輪、または球面滑り軸受の内輪とヘッドの穴とヘッドの穴の間の滑り層を形成する一体シャンクを備えた目玉型ヘッドで構成されています。内輪。原則として、ロッドエンドには左ねじまたは右ねじのめねじまたはおねじが用意されています。ロッドエンドには、スチール-オン-スチール、スチール-オン-ブロンズ、スチール-on-PTFE複合材料、スチール-on-PTFEファブリック、およびスチール-on-PTFEプラスチックの組み合わせの滑り接触面があります。
ロッドエンドはスチールボールベアリングと同等の精度と硬度を持つ球面内輪を組み込んだ球面すべり軸受です。遊びのない非常にスムーズな回転・振動運動を実現します。
の適用ネジ付きロッドエンドベアリング:
ロッドエンドベアリングは、自動車、コンプレッサー、建設、電気モーター、食品産業、家電製品などに広く使用されており、転動体として世界を動かします。
| 商品名 |
SFT 番号 |
寸法 mm | 定格荷重 KN | 重さ ≈kg |
|||||||||||||
| d | d3 | B | C1 最大 |
l1 最大 |
d2 最大 |
h | l2 最大 |
DK | R1 分 |
d1 | α° ≈ |
C | コ | ||||
| ロッドエンドベアリング | POS5 | 5 | M5 | 8 | 6 | 20 | 18 | 33 | 42 | 11.11 | 0.3 | 7.7 | 13 | 3.25 | 5.7 | 0.013 | |
| ロッドエンドベアリング | POS6 | 6 | M6 | 9 | 6.75 | 23 | 20 | 36 | 46 | 12.7 | 0.3 | 8.9 | 13 | 4.3 | 72 | 0.02 | |
| ロッドエンドベアリング | POS8 | 8 | M8 | 12 | 9 | 25 | 24 | 42 | 54 | 15.875 | 0.3 | 10.3 | 14 | 7.2 | 11.6 | 0.03 | |
| ロッドエンドベアリング | POS10 | 10 | M10 | 14 | 10.5 | 30 | 26 | 48 | 61 | 19.05 | 0.3 | 12.9 | 13 | 10 | 14.5 | 0.055 | |
| ロッドエンドベアリング | POS12 | 12 | M12 | 16 | 12 | 34 | 30 | 54 | 69 | 22.225 | 0.3 | 15.4 | 13 | 13.4 | 17 | 0.085 | |
| ロッドエンドベアリング | POS14 | 14 | M14 | 19 | 13.5 | 37 | 34 | 60 | 77 | 25.4 | 0.3 | 16.8 | 16 | 17 | 24 | 0.14 | |
| ロッドエンドベアリング | POS16 | 16 | M16 | 21 | 15 | 41 | 40 | 66 | 86 | 28.575 | 0.3 | 19.3 | 15 | 21.6 | 28.5 | 0.21 | |
| ロッドエンドベアリング | POS18 | 18 | M18X1.5 | 23 | 16.5 | 45 | 44 | 72 | 94 | 31.75 | 0.3 | 21.8 | 15 | 26 | 42.5 | 0.28 | |
| ロッドエンドベアリング | POS20 | 20 | M20X1.5 | 25 | 18 | 48 | 48 | 78 | 102 | 34.925 | 0.3 | 24.3 | 14 | 31.5 | 52.5 | 0.38 | |
| ロッドエンドベアリング | POS22 | 22 | M22X1.5 | 28 | 20 | 52 | 54 | 84 | 111 | 38.1 | 0.3 | 25.8 | 15 | 38 | 57 | 0.48 | |
| ロッドエンドベアリング | POS25 | 25 | M24X2 | 31 | 22 | 58 | 60 | 94 | 124 | 42.85 | 0.3 | 29.5 | 15 | 47.5 | 68 | 0.64 | |
| ロッドエンドベアリング | POS28 | 28 | M27X2 | 35 | 24 | 63 | 66 | 103 | 136 | 47.6 | 0.3 | 33.7 | 15 | 58 | 75.5 | 0.96 | |
| ロッドエンドベアリング | POS30 | 30 | M30X2 | 37 | 25 | 67 | 70 | 110 | 145 | 50.8 | 0.3 | 34.8 | 17 | 64 | 88 | 1.1 | |
| 商品名 |
SFT 番号 |
寸法 mm | 定格荷重 KN | 重さ ≈kg |
|||||||||||||||
| d | d3 | B | C1 最大 |
W | l3 分 |
d2 最大 |
l4 最大 |
h1 | l5 最大 |
d4 最大 |
d5 最大 |
DK | α° ≈ |
C | コ | ||||
| ロッドエンドベアリング | PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0.016 | |
| ロッドエンドベアリング | PHS6 | 6 | M6 | 9 | 6.75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0.022 | |
| ロッドエンドベアリング | PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0.047 | |
| ロッドエンドベアリング | PHS10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0.077 | |
| ロッドエンドベアリング | PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0.1 | |
| ロッドエンドベアリング | PHS14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0.16 | |
| ロッドエンドベアリング | PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0.22 | |
| ロッドエンドベアリング | PHS18 | 18 | M18X1.5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31.75 | 15 | 26 | 42.5 | 0.32 | |
| ロッドエンドベアリング | PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42.5 | 0.42 | |
| ロッドエンドベアリング | PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0.54 | |
| ロッドエンドベアリング | PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42.85 | 15 | 47.5 | 68 | 0.73 | |
| ロッドエンドベアリング | PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47.6 | 15 | 58 | 75 | 0.98 | |
| ロッドエンドベアリング | PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50.8 | 17 | 64 | 88 | 1.1 | |
の素材ネジ付きロッドエンドベアリング:
ロッドエンドは鋼と亜鉛メッキ、おねじまたはめねじ、球面は青銅ライナー、内輪は炭素クロム鋼、球面はクロムメッキで、ニップルまたはロッドエンドの穴から給油できます。耐荷重が大きく、着脱が容易で機構が簡素化されているのが特徴です。
