製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: POS、PHS
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
materail: |
クロム鋼 |
色: |
黒い |
適用: |
企業、機械類、農業航空精密 |
精密評価:: |
高精度 |
タイプ: |
ロッドエンド |
サイズ: |
20*30*10mm |
materail: |
クロム鋼 |
色: |
黒い |
適用: |
企業、機械類、農業航空精密 |
精密評価:: |
高精度 |
タイプ: |
ロッドエンド |
サイズ: |
20*30*10mm |

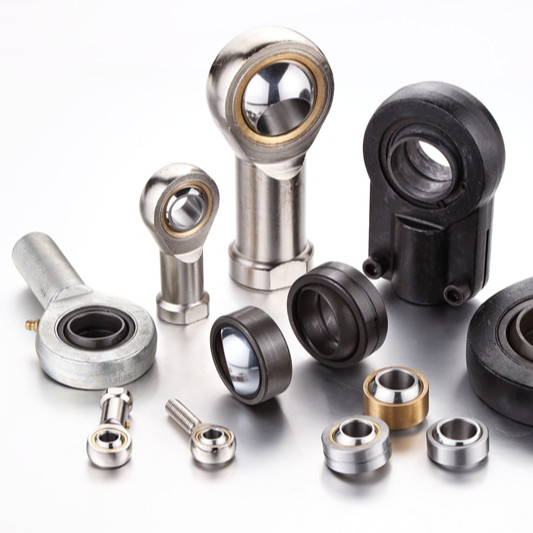

PHS POSの女性および雄ネジのロッドエンドの忍耐
PHS POSの女性および雄ネジのロッドエンドの忍耐の記述:
ハウジングおよび標準的な球形の明白な軸受け、か頭部の穴と内部リング間の球形の明白な忍耐内部リング形作る成ることを、必要なすねが付いている目型の頭部から耐えるロッドエンドまたは球形の明白な忍耐内部リングおよび滑走の層。一般に、ロッドエンドは左か右の女性か雄ネジと利用できる。ロッドエンドにすり接点の表面の組合せ鋼鉄鋼鉄、複合材料鋼鉄PTFE、生地鋼鉄PTFEおよびプラスチック鋼鉄PTFEの鋼鉄青銅が、ある。
ロッドエンドは精密の球形の内部鋼鉄玉軸受のそれと同等のリングおよび硬度を織込んでいる球形の滑り軸受である。それは演劇のない非常に滑らかな回転および振動の動きを提供する。
PHS POSの女性および雄ネジのロッドエンドの忍耐の適用:
ロッドエンドの忍耐は車、圧縮機、構造、電動機、食品工業、家庭電化製品等で広く利用されている。転がり要素として、それは世界を回す。
| 製品名 |
SFT 数 |
次元mm | 負荷評価KN | 重量 ≈kg |
|||||||||||||
| d | d3 | B | C1 最高 |
l1 最高 |
d2 最高 |
h | l2 最高 |
dk | R1s 分 |
d1 | α° ≈ |
C | Co | ||||
| ロッドエンド軸受け | POS5 | 5 | M5 | 8 | 6 | 20 | 18 | 33 | 42 | 11.11 | 0.3 | 7.7 | 13 | 3.25 | 5.7 | 0.013 | |
| ロッドエンド軸受け | POS6 | 6 | M6 | 9 | 6.75 | 23 | 20 | 36 | 46 | 12.7 | 0.3 | 8.9 | 13 | 4.3 | 72 | 0.02 | |
| ロッドエンド軸受け | POS8 | 8 | M8 | 12 | 9 | 25 | 24 | 42 | 54 | 15.875 | 0.3 | 10.3 | 14 | 7.2 | 11.6 | 0.03 | |
| ロッドエンド軸受け | POS10 | 10 | M10 | 14 | 10.5 | 30 | 26 | 48 | 61 | 19.05 | 0.3 | 12.9 | 13 | 10 | 14.5 | 0.055 | |
| ロッドエンド軸受け | POS12 | 12 | M12 | 16 | 12 | 34 | 30 | 54 | 69 | 22.225 | 0.3 | 15.4 | 13 | 13.4 | 17 | 0.085 | |
| ロッドエンド軸受け | POS14 | 14 | M14 | 19 | 13.5 | 37 | 34 | 60 | 77 | 25.4 | 0.3 | 16.8 | 16 | 17 | 24 | 0.14 | |
| ロッドエンド軸受け | POS16 | 16 | M16 | 21 | 15 | 41 | 40 | 66 | 86 | 28.575 | 0.3 | 19.3 | 15 | 21.6 | 28.5 | 0.21 | |
| ロッドエンド軸受け | POS18 | 18 | M18X1.5 | 23 | 16.5 | 45 | 44 | 72 | 94 | 31.75 | 0.3 | 21.8 | 15 | 26 | 42.5 | 0.28 | |
| ロッドエンド軸受け | POS20 | 20 | M20X1.5 | 25 | 18 | 48 | 48 | 78 | 102 | 34.925 | 0.3 | 24.3 | 14 | 31.5 | 52.5 | 0.38 | |
| ロッドエンド軸受け | POS22 | 22 | M22X1.5 | 28 | 20 | 52 | 54 | 84 | 111 | 38.1 | 0.3 | 25.8 | 15 | 38 | 57 | 0.48 | |
| ロッドエンド軸受け | POS25 | 25 | M24X2 | 31 | 22 | 58 | 60 | 94 | 124 | 42.85 | 0.3 | 29.5 | 15 | 47.5 | 68 | 0.64 | |
| ロッドエンド軸受け | POS28 | 28 | M27X2 | 35 | 24 | 63 | 66 | 103 | 136 | 47.6 | 0.3 | 33.7 | 15 | 58 | 75.5 | 0.96 | |
| ロッドエンド軸受け | POS30 | 30 | M30X2 | 37 | 25 | 67 | 70 | 110 | 145 | 50.8 | 0.3 | 34.8 | 17 | 64 | 88 | 1.1 | |
| 製品名 |
SFT 数 |
次元mm | 負荷評価KN | 重量 ≈kg |
|||||||||||||||
| d | d3 | B | C1 最高 |
W | l3 分 |
d2 最高 |
l4 最高 |
h1 | l5 最高 |
d4 最高 |
d5 最高 |
dk | α° ≈ |
C | Co | ||||
| ロッドエンド軸受け | PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0.016 | |
| ロッドエンド軸受け | PHS6 | 6 | M6 | 9 | 6.75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0.022 | |
| ロッドエンド軸受け | PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0.047 | |
| ロッドエンド軸受け | PHS10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0.077 | |
| ロッドエンド軸受け | PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0.1 | |
| ロッドエンド軸受け | PHS14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0.16 | |
| ロッドエンド軸受け | PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0.22 | |
| ロッドエンド軸受け | PHS18 | 18 | M18X1.5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31.75 | 15 | 26 | 42.5 | 0.32 | |
| ロッドエンド軸受け | PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42.5 | 0.42 | |
| ロッドエンド軸受け | PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0.54 | |
| ロッドエンド軸受け | PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42.85 | 15 | 47.5 | 68 | 0.73 | |
| ロッドエンド軸受け | PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47.6 | 15 | 58 | 75 | 0.98 | |
| ロッドエンド軸受け | PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50.8 | 17 | 64 | 88 | 1.1 | |
PHS POSの女性および雄ネジのロッドエンドの忍耐のの材料:
、男性または女性糸が、青銅色はさみ金塗られる、鋼鉄および亜鉛のロッドエンドはロッドエンドのニップルか穴によってカーボン クロム鋼鉄、クロムめっきにすることの球形の表面の内部リングが付いている球形の表面、油を差すことができる。それに大きい負荷機能の特徴が、容易な土台および降りることおよびメカニズムの簡素化ある。
