製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: 7020AC
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000PCS/MONTH
アウトサイズ: |
150 |
行数: |
単列、単列 |
密閉する: |
密閉または開放 |
応用: |
自動車.トラクター.建設機械.圧延機 |
振動: |
Z1V1 Z2V2 Z3V3 |
おり: |
鋼鉄黄銅 |
アウトサイズ: |
150 |
行数: |
単列、単列 |
密閉する: |
密閉または開放 |
応用: |
自動車.トラクター.建設機械.圧延機 |
振動: |
Z1V1 Z2V2 Z3V3 |
おり: |
鋼鉄黄銅 |

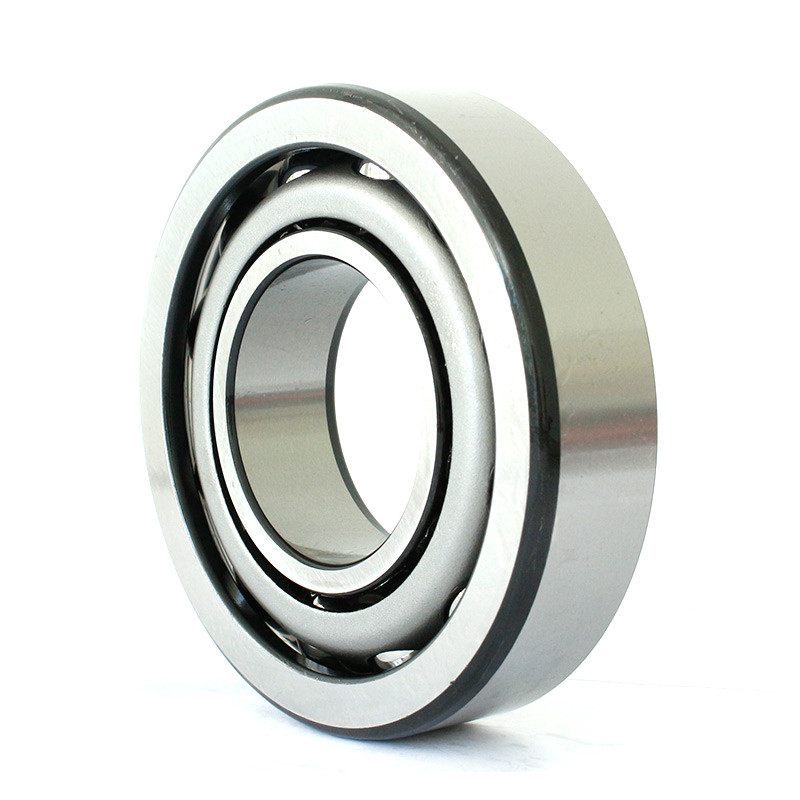

主軸 Bearing7020AC 7020ACDGA 7020 ctp4 単列アンギュラ玉軸受 100*150*24mm
製品説明
単列アンギュラ玉軸受 一方向のみのアキシアル荷重に対応できます。このタイプのベアリングは通常、2 番目のベアリングに対して調整されます。それらの軌道輪には上部と下部の肩があり、分離できません。(1)高い負荷容量;(2)良好な走行特性;(3)ユニバーサルマッチベアリングの簡単な取り付け。
| 軸受番号 | d | D | B |
| 7020AC | 100 | 150 | 24 |
| 7021AC | 105 | 160 | 26 |
| 7022AC | 110 | 170 | 28 |
| 7024AC | 120 | 180 | 28 |
| 7026AC | 130 | 200 | 33 |
| 7028AC | 140 | 210 | 33 |
| 7030AC | 150 | 225 | 35 |
| 7032AC | 160 | 240 | 38 |
| 7019AC | 95 | 145 | 24 |
| 7018AC | 90 | 140 | 24 |
| 7017AC | 85 | 130 | 22 |
| 7016AC | 80 | 125 | 22 |
| 7015AC | 75 | 115 | 20 |
動作原理:
軸非対称のレースを使用しています。アキシアル荷重はベアリングを直線的に通過しますが、ラジアル荷重はレースを軸方向に分離しようとする傾向のある斜めの経路を取ります。したがって、内輪の接触角は外輪の接触角と同じです。アンギュラ コンタクト ベアリングは、「複合荷重」(ラジアル方向とアキシアル方向の両方の荷重) をより適切にサポートし、ベアリングの接触角はそれぞれの相対的な比率に一致させる必要があります。接触角が大きいほど (通常は 10 ～ 45 度の範囲)、軸方向の荷重は大きくなりますが、ラジアル荷重は小さくなります。
アンギュラ玉軸受には、次のものが含まれます。
1) 単列アンギュラ玉軸受
2) 組合せアンギュラ玉軸受
3) 複列アンギュラ玉軸受
4) 4点接触玉軸受
アンギュラ玉軸受の特徴：
1) 同寸法の深溝玉軸受より負荷容量が大きい。
2) ラジアル-アキシャル複合荷重または純粋なスラスト荷重に耐えるために使用されます。
3) 作動摩擦が低く、制限速度が高い。
