製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: 24032CA/CC/W33
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000PCS/MONTH
騒音レベル: |
Z1、Z2、Z3、Z4 |
特徴: |
高温耐性 |
基準速度: |
1660 1/分 |
重さ: |
12.7キロ |
行数: |
二列 |
シールの種類: |
開ける |
騒音レベル: |
Z1、Z2、Z3、Z4 |
特徴: |
高温耐性 |
基準速度: |
1660 1/分 |
重さ: |
12.7キロ |
行数: |
二列 |
シールの種類: |
開ける |

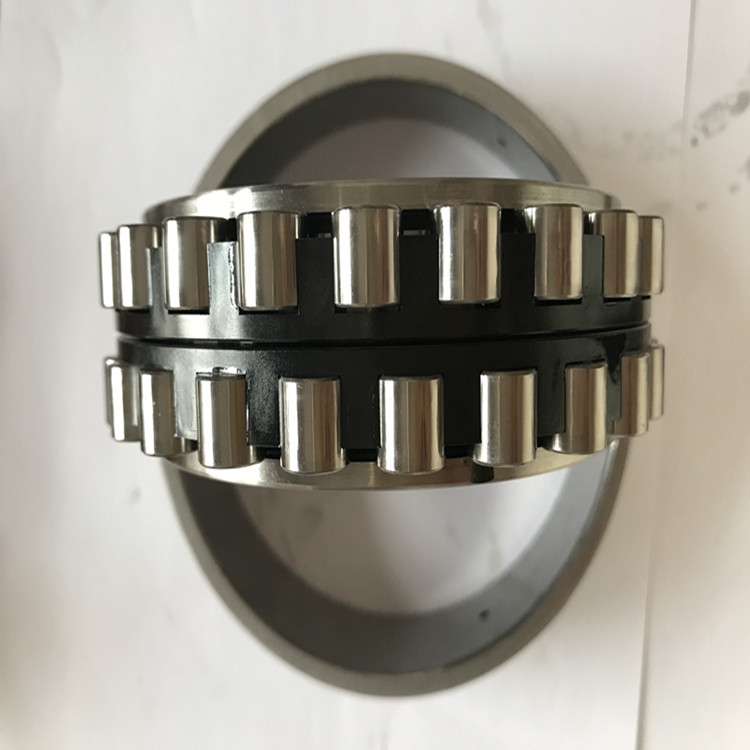

高精度 160*240*80mm 自動調心ころ軸受 24032CA/CC/W33 機械用
モデル: 20000CC、20000CCK、20000CC/W33、20000CCK/W33、20000CCK+H0000、20000CCK/W33+H0000
用途：精密機器、低騒音モーター、自動車、オートバイ、その他の機械。
説明: 球面ころ軸受には 2 つの列のローラーがあり、主にラジアル荷重に耐え、同時にあらゆる方向の軸荷重にも耐えます。この種のベアリングは、重荷重や振動に特に適した高容量のラジアル荷重を所有していますが、純粋なアキシアル荷重には耐えることができません。このベアリングの外輪溝は球形であるため、心臓の調整に適しています。自動調心ころ軸受と自動調心玉軸受は、構造理論と特性が同じであるため、負荷容量と制限速度の許可で相互に置き換えることができます。
自動調心ころ軸受には、複列ころ、1 つの消耗ボール、内側に 2 つの表面ころ、転がり時に角度をなす 2 つの外輪面があります。軸と軸受箱の角度による軸受への影響や軸の曲がりを避け、軸が曲がって角度がつくような設置・使用や状況に適しています。ロードする。
自動調心ころ軸受のサイズと重量:
| 24000シリーズ | ||
| アイテム | 質量 (キロ) | D×D×B |
| 24032CAF3/W33 | 13 | 160×240×80 |
| 24032CAK30F3 | 13.2 | |
| 24032CAK30/C4W33 | 13.2 | |
| 24032CAK30/C3W33 | 13.2 | |
| 24032CA/C3S1W33 | 13.2 | |
| 24036CA | 26.6 | 180×280×100 |
| 24036CA/W33 | 26.6 | |
| 24036CAK30/W33 | 26.4 | |
| 24038CA | 22.9 | 190×290×100 |
| 24040CA | 31.3 | 200×310×109 |
| 24040CA/W33 | 31.3 | |
| 24040CAK30/W33 | 31.1 | |
| ベアリングNo. | 寸法 | 定格荷重 | 重さ | |||||
| d | D | B | r | 動的 | 静的 | |||
| 円筒穴 | テーパ穴 | んん | 分 | Cr (kN) | C0r (kN) | kg | ||
| 21304CC | - | 20 | 52 | 15 | 1.1 | 30.8 | 31.2 | 0.18 |
| 21305CC | - | 25 | 62 | 17 | 1.1 | 41 | 41 | 0.25 |
| 21306 CC | - | 30 | 72 | 19 | 1.1 | 55 | 60 | 0.38 |
| 21307CC | - | 35 | 80 | 21 | 1.5 | 64 | 71 | 0.51 |
| 21308CC | 21308CCK | 40 | 90 | 23 | 1.5 | 80 | 96 | 0.71 |
| 21309CC | 21309 CCK | 45 | 100 | 25 | 1.5 | 100 | 115 | 0.95 |
| 21310CC | 21310CCK | 50 | 110 | 27 | 2.0 | 115 | 132 | 1.00 |
| 21311CC | 21311CCK | 55 | 120 | 29 | 2.0 | 135 | 163 | 2.00 |
| 21312CC | 21312CCK | 60 | 130 | 31 | 2.1 | 161 | 210 | 1.95 |
| 21313 CC | 21313CCK | 65 | 140 | 33 | 2.1 | 184 | 240 | 2.45 |
| 21314CC | 21314CCK | 70 | 150 | 35 | 2.1 | 207 | 260 | 3.00 |
| 21315 CC | 21315CCK | 75 | 160 | 37 | 2.1 | 236 | 300 | 3.55 |
| 21316CC | 21316CCK | 80 | 170 | 39 | 2.1 | 255 | 335 | 4.20 |
| 21317 CC | 21317CCK | 85 | 180 | 41 | 3.0 | 293 | 375 | 5.00 |
| 21318 CC | 21318CCK | 90 | 190 | 43 | 3.0 | 322 | 425 | 5.80 |
| 21319 CC | 21319CCK | 95 | 200 | 45 | 3.0 | 351 | 480 | 7.15 |
| 21320CC | 21320CCK | 100 | 215 | 47 | 3.0 | 385 | 530 | 8.80 |
| 21322CC | 21322CCK | 110 | 240 | 50 | 3.0 | 460 | 630 | 12.00 |
自動調心ころ軸受の図面:
球面ころ軸受の特徴:
1. ズレを吸収する
球面ころ軸受は、自動調心玉軸受や CARB 軸受と同様に自動調心です。
2. 高い耐荷重
自動調心ころ軸受は、両方向の重いラジアル荷重とアキシアル荷重の両方に対応するように設計されています。
3. 長寿命
ローラーは非常に厳しい寸法公差と幾何学的公差で製造されているため、ローラーセット内で実質的に同一です。対称ローラーは自己調整し、ローラーの長さに沿って最適な負荷分散を提供し、特別なプロファイルと一緒にローラー端での応力ピークを防ぎます。
4. 低摩擦
自動案内ローラーは、摩擦と摩擦熱を低レベルに保ちます。フローティング ガイド リングは、無負荷のローラーを最適な位置でロード ゾーンに入れるようにガイドします。
屈強
すべての自動調心ころ軸受には、強力な窓型またはプロング型の保持器が含まれています。
