製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: SBR16UU
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/month
直径: |
16mm |
騒音レベル: |
Z1/Z2/Z3 |
シールのタイプ: |
シール |
油を差される: |
線形軸受けのためのオイル |
タイプ: |
線形、線形 |
硬度: |
59-63 HRC |
直径: |
16mm |
騒音レベル: |
Z1/Z2/Z3 |
シールのタイプ: |
シール |
油を差される: |
線形軸受けのためのオイル |
タイプ: |
線形、線形 |
硬度: |
59-63 HRC |

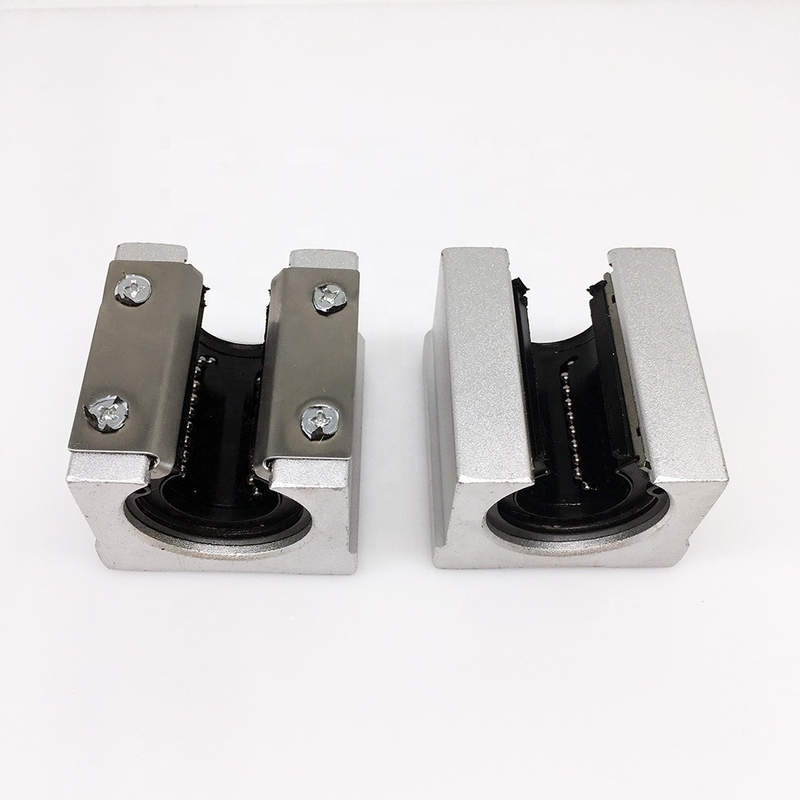

CNCのルーターのための良質の直線運動のガイド・レールの線形ブロックSBR16UU
直線運動軸受け単位/ブロック
線形忍耐はシリンダー軸線と共に無制限旅行のための直線運動システムの低価格の生産である。シャフトが付いている球ポイント接触を運ぶこと、従って小さい負荷の使用以来。高精度の滑らかな動きを得ることができる最低の摩擦球の回転を使って。低雑音、低い摩擦、高精度、ぜいたくな生活。球とまっすぐな軸線間のポイント接触のために、小さい摩擦動きの精密は高い。
線形軸受けは堅くされた線形シャフトと共に使用される。無限直線運動システムのため。それが接触のポイントであるので負荷を可能にする球および堅くされたシャフトは最低の摩擦、高精度、速い動きの小さい、直線運動でありではない。直線運動のために主に使用されて渡った。
これは偏向を防ぐためのアルミニウム言い分、シャフトおよびアルミニウム柵が付いている滑走の単位である。
これは完全な滑走の単位システムで、締め金で止められた高精度のボルトによって単にきつく締まることである場合もある。
サポート柵の単位は全打撃中のシャフトに最高の剛性率および剛さを提供し、単位の性能を保障する。
私達は16から50まで直径を最高SBR/TBRの線形柵サポートに与えてもいい。長さ6000mmまで
適用
滑らかなserface、低雑音少し摩擦との直線運動のガイド・レールそしてブロックTBR/SBRシリーズそれらは直線運動システムで広く利用されている。例えば、穿孔器、用具の粉砕機、自動打抜き機、プリンター、カード分類機械、食糧パッキング機械、産業機械の他の滑走の部分
線形ブロックSBR16UU変数:
| モデルいいえ。 |
シャフト 直径 |
主要な次元 | 土台次元 |
重量 （kg） |
|||||||||||||
| H | E | W | L | F | T | K | J | h1 | θ | B | N | Mの× P | S1 | S2 | |||
| SBR13-200 | 13 | 21 | 17 | 34 | 200 | 15 | 4.5 | 9.8 | 15 | 6 | 80° | 25 | 50 | 1×100 | 4.5 | M4 | 0.14 |
| SBR13-300 | 300 | 50 | 2×100 | 0.21 | |||||||||||||
| SBR13-400 | 400 | 50 | 3×100 | 0.28 | |||||||||||||
| SBR13-500 | 500 | 50 | 4×100 | 0.35 | |||||||||||||
| SBR13-600 | 600 | 50 | 5×100 | 0.42 | |||||||||||||
| SBR16-200 | 16 | 25 | 20 | 40 | 200 | 17.8 | 5 | 12 | 19 | 8 | 80° | 30 | 25 | 1×100 | 5.5 | M5 | 0.2 |
| SBR16-300 | 300 | 75 | 1×100 | 0.3 | |||||||||||||
| SBR16-400 | 400 | 50 | 2×100 | 0.4 | |||||||||||||
| SBR16-500 | 500 | 25 | 3×100 | 0.5 | |||||||||||||
| SBR16-600 | 600 | 75 | 3×100 | 0.6 | |||||||||||||
| SBR20-200 | 20 | 27 | 22.5 | 45 | 200 | 17.7 | 5 | 10 | 19 | 8 | 50° | 30 | 25 | 1×100 | 5.5 | M6 | 0.2 |
| SBR20-300 | 300 | 75 | 1×100 | 0.3 | |||||||||||||
| SBR20-400 | 400 | 50 | 2×100 | 0.4 | |||||||||||||
| SBR20-500 | 500 | 25 | 3×100 | 0.51 | |||||||||||||
| SBR20-600 | 600 | 75 | 3×100 | 0.61 | |||||||||||||
線形忍耐の特徴:まっすぐなライン・ドライバ シャフトを癒やすことと共に使用される。無限直線で動くシステム。負荷ボール ベアリングおよび伝達シャフトを癒やすことはポイント接触である、従って正当な負荷は小さい、直線で動くとき、摩擦抵抗が最低である、精密高いでありが、動きは速い。
