製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: SC30UU SCS30UU
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45DAYS
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/month
材料: |
クロム鋼 |
精密評価: |
P0 P4 P5 P6 |
荒さ: |
Ra0.4-0.8 |
油を差される: |
オイル |
タイプ: |
線形、線形 |
硬度: |
59-63 HRC |
材料: |
クロム鋼 |
精密評価: |
P0 P4 P5 P6 |
荒さ: |
Ra0.4-0.8 |
油を差される: |
オイル |
タイプ: |
線形、線形 |
硬度: |
59-63 HRC |

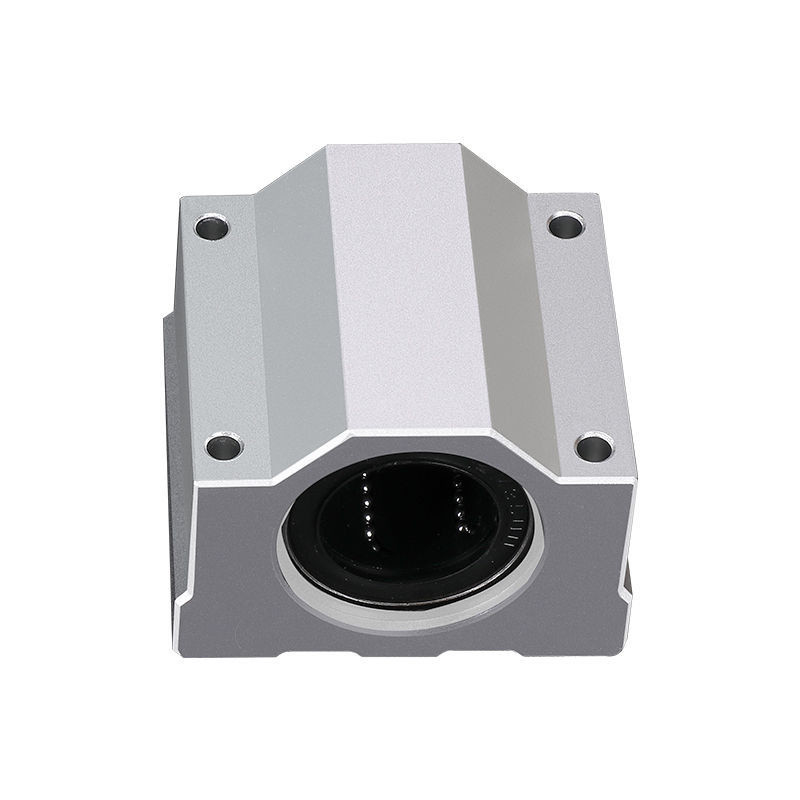

SCS30UUの線形スライド ガイドのブロックに耐える線形スライドの単位キャリッジ近いブロック
直線運動軸受けの製品の説明
直線運動軸受け単位/ブロックSC… UU SC… LUUシリーズ
線形忍耐はシリンダー軸線と共に無制限旅行のための直線運動システムの低価格の生産である。シャフトが付いている球ポイント接触を運ぶこと、従って小さい負荷の使用以来。高精度の滑らかな動きを得ることができる最低の摩擦球の回転を使って。低雑音、低い摩擦、高精度、ぜいたくな生活。球とまっすぐな軸線間のポイント接触のために、小さい摩擦動きの精密は高い。
線形軸受けは堅くされた線形シャフトと共に使用される。無限直線運動システムのため。それが接触のポイントであるので負荷を可能にする球および堅くされたシャフトは最低の摩擦、高精度、速い動きの小さい、直線運動でありではない。直線運動のために主に使用されて渡った。
適用
滑らかなserface、低雑音少し摩擦との直線運動のガイド・レールそしてブロックTBR/SBRシリーズそれらは直線運動システムで広く利用されている。例えば、穿孔器、用具の粉砕機、自動打抜き機、プリンター、カード分類機械、食糧パッキング機械、産業機械の他の滑走の部分。
| 標準 | 弾薬定数の評価 | 重量（gf） | Dimensionsmm） | ||||||||||||||
| 指定 | はさみ金軸受け | 動的C N | 静的なCo N | シャフトの直径 | わずかな次元（mm） | SC… UU | |||||||||||
| h | D | W | H | G | J | E | S1×I | S2 | K | L | |||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30.5 | 5.75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24.5 | 8 | 33 | 5.5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38.5 | 32.5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51.5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59.5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
