製品詳細
起源の場所: 中国
ブランド名: SFT
モデル番号: SCS 25 UU
支払いと送料の条件
最小注文数量: 交渉可能
価格: negotiable
パッケージの詳細: カートン、パレット
受渡し時間: 20-45days
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 50000pcs/Month
材料: |
の合金アルミニウム |
精密評価: |
P0 P4 P5 P6 |
荒さ: |
Ra0.4-0.8 |
油を差される: |
オイル |
タイプ: |
線形、線形 |
おり: |
鋼鉄おり |
材料: |
の合金アルミニウム |
精密評価: |
P0 P4 P5 P6 |
荒さ: |
Ra0.4-0.8 |
油を差される: |
オイル |
タイプ: |
線形、線形 |
おり: |
鋼鉄おり |

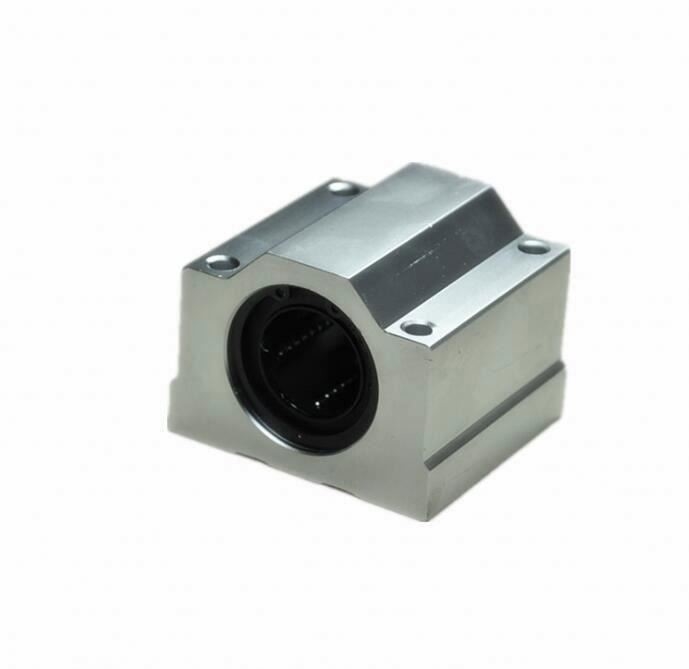

単位の直線運動のボール ベアリングの単位SCSシリーズSCS25UUに耐えるSCS 25 UU
直線運動軸受けの製品の説明
線形忍耐はシリンダー軸線と共に無制限旅行のための直線運動システムの低価格の生産である。シャフトが付いている球ポイント接触を運ぶこと、従って小さい負荷の使用以来。高精度の滑らかな動きを得ることができる最低の摩擦球の回転を使って。低雑音、低い摩擦、高精度、ぜいたくな生活。球とまっすぐな軸線間のポイント接触のために、小さい摩擦動きの精密は高い。
線形軸受けは堅くされた線形シャフトと共に使用される。無限直線運動システムのため。それが接触のポイントであるので負荷を可能にする球および堅くされたシャフトは最低の摩擦、高精度、速い動きの小さい、直線運動でありではない。直線運動のために主に使用されて渡った。
1. ISO標準との厳密な一致の品質管理;
2.高精度および剛性率;
4.集まり、取り替えること容易;
5。競争価格。
6. 続くこととして線形ガイド ブロックのすべての項目:
SBRシリーズ:SBR 10UU、SBR 12UU、SBR 13UU、SBR 16UU /16LUU、SBR 20UU /20LUU、SBR 25UU /25LUU、SBR 30UU /30LUU、SBR 35UU、SBR 40UU /40LUU、SBR 50UU /50LUU。
SCシリーズ:SCS 6UU---SCS 60UU/SCS 8LUU---SCS 60LUU
SCS 8S---SCS 60S
TBRシリーズ:TBR 16UU /16LUU、TBR 20UU /20LUU、TBR 25UU /25LUU、TBR 30UU /30LUU。
適用:
滑らかなserface、低雑音少し摩擦との直線運動のガイド・レールそしてブロックTBR/SBRシリーズそれらは直線運動システムで広く利用されている。例えば、穿孔器、用具の粉砕機、自動打抜き機、プリンター、カード分類機械、食糧パッキング機械、産業機械の他の滑走の部分。
| 単位の指定 | 次元（mm） | スライドの薮 | 固まり | ||||||||||||||
| T | h | E | W | L | F | G | B | C | K | S1 | S2 | L1 | 指定 | 動的 | 空電 | kg | |
| SCS 6UU | 6 | 9 | 15 | 30 | 25 | 18 | 15 | 20 | 15 | 5 | M4 | 3.4 | 8 | LM 6UU | 206 | 265 | 34 |
| SCS 8UU | 6 | 11 | 17 | 34 | 30 | 22 | 18 | 24 | 18 | 5 | M4 | 3.4 | 8 | LM 8UU | 274 | 392 | 52 |
| SCS 10UU | 8 | 13 | 20 | 40 | 35 | 26 | 21 | 28 | 21 | 6 | M5 | 4.3 | 12 | LM 10UU | 372 | 549 | 92 |
| SCS 12UU | 8 | 15 | 21 | 42 | 36 | 28 | 24 | 30.5 | 26 | 5.75 | M5 | 4.3 | 12 | LM 12UU | 510 | 784 | 102 |
| SCS 13UU | 8 | 15 | 22 | 44 | 39 | 30 | 24.5 | 33 | 26 | 5.5 | M5 | 4.3 | 12 | LM 13UU | 510 | 784 | 120 |
| SCS 16UU | 9 | 19 | 25 | 50 | 44 | 38.5 | 32.5 | 36 | 34 | 7 | M5 | 4.3 | 12 | LM 16UU | 774 | 1180 | 200 |
| SCS 20UU | 11 | 21 | 27 | 54 | 50 | 41 | 35 | 40 | 40 | 7 | M6 | 5.2 | 12 | LM 20UU | 882 | 1370 | 255 |
| SCS 25UU | 12 | 26 | 38 | 76 | 67 | 51.5 | 42 | 54 | 50 | 11 | M8 | 7 | 18 | LM 25UU | 980 | 1570 | 600 |
| SCS 30UU | 15 | 30 | 39 | 78 | 72 | 59.5 | 49 | 58 | 58 | 10 | M8 | 7 | 18 | LM 30UU | 1570 | 2740 | 735 |
| SCS 35UU | 18 | 34 | 45 | 90 | 80 | 68 | 54 | 70 | 60 | 10 | M8 | 7 | 18 | LM 35UU | 1670 | 3140 | 1100 |
| SCS 40UU | 20 | 40 | 51 | 102 | 90 | 78 | 62 | 80 | 60 | 11 | M10 | 8.7 | 25 | LM 40UU | 2160 | 4020 | 1590 |
| SCS 50UU | 25 | 52 | 61 | 122 | 110 | 102 | 80 | 100 | 80 | 11 | M10 | 8.7 | 25 | LM 50UU | 3820 | 7940 | 3340 |
| SCS 60UU | 30 | 58 | 66 | 132 | 122 | 114 | 94 | 108 | 90 | 12 | M12 | 10.7 | 25 | LM 60UU | 4700 | 10000 | 4270 |
| SCS 16LUU | 9 | 19 | 25 | 50 | 85 | 38.5 | 32.5 | 36 | 60 | 7 | M5 | 4.3 | 12 | LM 16LUU | 774 | 1180 | 200 |
| SCS 20LUU | 11 | 21 | 27 | 54 | 96 | 41 | 35 | 40 | 70 | 7 | M6 | 5.2 | 12 | LM 20LUU | 882 | 1370 | 255 |
| SCS 25LUU | 12 | 26 | 38 | 76 | 130 | 51.5 | 42 | 54 | 100 | 11 | M8 | 7 | 18 | LM 25LUU | 980 | 1570 | 600 |
| SCS 30LUU | 15 | 30 | 39 | 78 | 140 | 59.5 | 49 | 58 | 110 | 10 | M8 | 7 | 18 | LM 30LUU | 1570 | 2740 | 735 |
| SCS 35LUU | 18 | 34 | 45 | 90 | 155 | 68 | 54 | 70 | 120 | 10 | M8 | 7 | 18 | LM 35LUU | 1670 | 3140 | 1100 |
| SCS 40LUU | 20 | 40 | 51 | 102 | 175 | 78 | 62 | 80 | 140 | 11 | M10 | 8.7 | 25 | LM 40LUU | 2160 | 4020 | 1590 |
